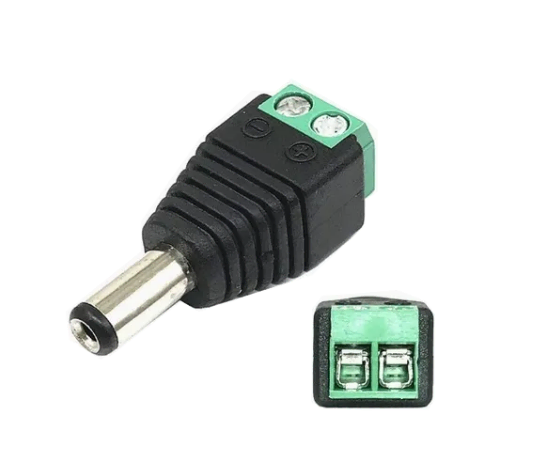

ADAPTADOR PLUG DC A BORNERA 2 PINES

El adaptador plug DC a bornera es una herramienta indispensable para el prototipado rápido y la instalación de sistemas de energía en campo. Permite conectar de forma puramente mecánica cualquier par de cables positivo y negativo provenientes de una fuente de voltaje, una batería o un sistema de paneles solares hacia un puerto jack hembra estándar de 5.5 mm. Su bloque de terminales de tornillo asegura una sujeción de alta presión que tolera vibraciones moderadas sin soltarse. Además, al eliminar el proceso de soldadura, reduce drásticamente el tiempo de ensamble y permite reutilizar el conector en múltiples proyectos.

Características Principales

• Instalación sin Soldadura: Bloque de terminales integrado con tornillos de cabeza ranurada/cruciforme para asegurar los conductores con un destornillador común.

• Indicadores de Polaridad Claros: Posee los símbolos de positivo (+) y negativo (–) grabados en relieve sobre el plástico para prevenir costosos errores de inversión de polaridad.

• Plug de Barril Estándar: Dimensiones de 5.5 mm de diámetro exterior y 2.1 mm de diámetro interior, la geometría más utilizada en electrónica de consumo y robótica.

• Carcasa de Plástico Moldeado: Cuerpo robusto fabricado en plástico aislante de alta densidad que ofrece un excelente agarre mecánico y aislamiento eléctrico.

• Excelente Agarre de Cable: Las mordazas metálicas internas de la bornera muerden firmemente hilos de cobre tanto unifilares como multifilares.

Ficha Técnica

Aplicaciones Sugeridas

• Alimentación de Microcontroladores: Conexión de fuentes de poder externas hacia el plug de barril de tarjetas Arduino Uno o Arduino Mega.

• Sistemas de Iluminación: Enlace entre cables de fuentes de poder conmutadas industriales y tiras de luces LED monocromáticas de 12V o 24V.

• CCTV y Seguridad: Conector estándar para la distribución de energía hacia cámaras de seguridad analógicas e IP en instalaciones comerciales.

• Robótica de Competencia: Interfaz de alimentación rápida para conectar baterías LiPo o fuentes de laboratorio a los circuitos de control en el taller de pruebas.

Recomendaciones de Uso

1. Verificar la Polaridad: Antes de conectar el adaptador a tu circuito electrónico, usa un multímetro para cerciorarte de que el cable conectado a la terminal (+) sea efectivamente el voltaje positivo de tu fuente de poder. El estándar común para este plug es Centro Positivo.

2. Preparación del Cable: Pela aproximadamente 5 mm a 6 mm del aislamiento del cable antes de introducirlo en la bornera. Si utilizas cable multifilar (de muchos hilos delgados), trénzalos firmemente o aplícales un poco de estaño en la punta para evitar que hilos sueltos queden por fuera y provoquen un cortocircuito.

3. No Sobreapretar: Apriete los tornillos de la bornera firmemente para asegurar el contacto eléctrico, pero evite ejercer un torque excesivo con el destornillador para no barrer la rosca interna del bloque metálico o quebrar la carcasa plástica.
