Circuito integrado amplificador de audio de clase AB capaz de entregar hasta 10W de potencia sobre una carga de 2 ohmios. Diseñado para aplicaciones de audio en vehículos y sistemas portátiles, destacando por su alta capacidad de corriente y baja distorsión armónica.
El TDA2003A es la evolución mejorada del clásico TDA2003, ofreciendo un rendimiento superior en aplicaciones de baja tensión. Este amplificador operacional de potencia es ideal para ingenieros y hobbistas que buscan una solución compacta para amplificar señales de audio provenientes de módulos Bluetooth, reproductores MP3 o microcontroladores como Arduino. Su diseño integra protecciones avanzadas contra cortocircuitos de carga y sobrecalentamiento, lo que garantiza una larga vida útil incluso en condiciones de operación exigentes. Es la elección técnica predilecta para proyectos que requieren un sonido claro con un número mínimo de componentes externos.
Características Principales:
Alta Potencia de Salida: Proporciona hasta 10W efectivos (RMS) con una alimentación de 14.4V.
Protecciones Integradas: Incluye protección térmica contra sobrecargas y limitación de corriente de salida.
Baja Distorsión: Excelente fidelidad sonora en un amplio rango de frecuencias.

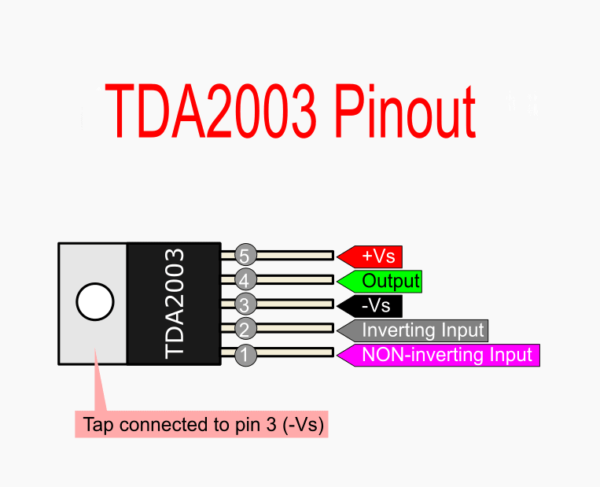

Diseño Compacto: Encapsulado Pentawatt de 5 pines que facilita la disipación de calor mediante disipadores externos.
Eficiencia en Baja Tensión: Optimizado para funcionar con baterías de 12V (automotriz).
Ficha Técnica:
Parámetro
Especificación
Encapsulado
TO-220-5 (Pentawatt)
Voltaje de Alimentación
8V – 18V DC
Potencia de Salida (Máx.)
10W (RL = 2Ω)
Corriente de Pico
3.5 A
Ganancia de Voltaje
40 dB
Respuesta en Frecuencia
40 Hz – 15 kHz
Distorsión Armónica (THD)
0.15% (típica)
Aplicaciones sugeridas:
Sistemas de Audio Vehicular: Reemplazo o mejora de etapas de potencia en radios de auto.
Altavoces Activos: Creación de bafles potenciados para PC o dispositivos móviles.
Robótica: Sistemas de voz y alertas sonoras de alta potencia para robots de servicio.
Intercomunicadores: Circuitos de comunicación interna en oficinas o hogares.
