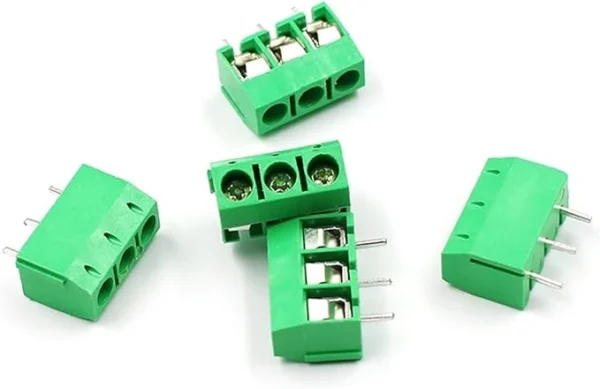

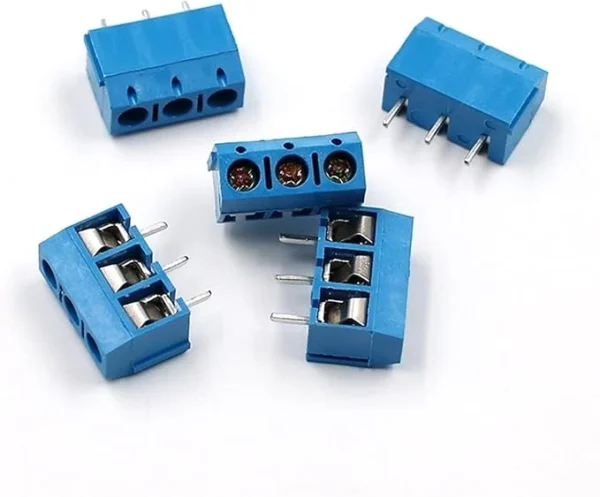

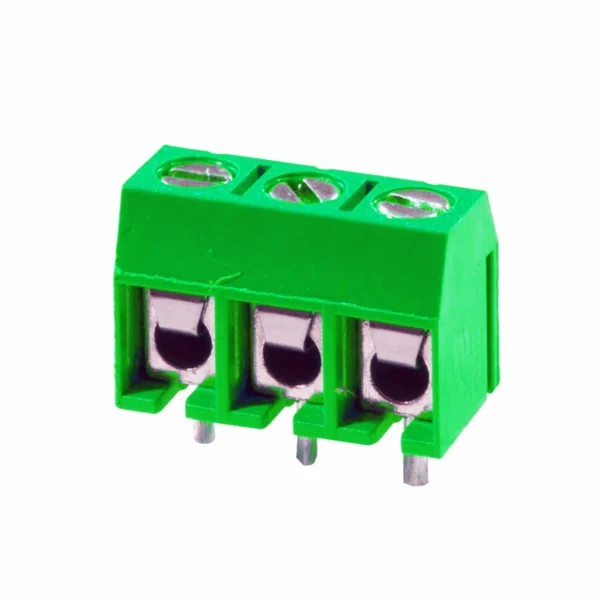

Bornera para PCB 3 Pines – Paso 5mm (KF301-3P)

La bornera de la serie KF301 es reconocida por su versatilidad y resistencia. Su diseño de 3 pines es ideal para aplicaciones que requieren una línea de protección (tierra física) o para interfaces de sensores industriales. Fabricada con un cuerpo de termoplástico ignífugo y terminales de latón estañado, garantiza una excelente conductividad y protección contra la corrosión. Su mecanismo de tornillo permite una conexión eléctrica de baja resistencia, lo cual es crítico para evitar el sobrecalentamiento en circuitos de potencia como controladores de motores o fuentes de alimentación reguladas.

Características Principales

• Paso Estándar de 5mm: Compatible con la mayoría de las rejillas de diseño de PCB y placas de prototipado rápido.

• Mecanismo de Tornillo Elevador: Asegura una presión uniforme sobre el cable, evitando que se deshilache o se suelte por vibración.

• Modularidad: El diseño permite encajar varias borneras de 2 o 3 pines entre sí mediante ranuras laterales para formar bloques más largos.

• Material de Alta Calidad: Cuerpo de poliamida (Nylon) resistente a los ciclos térmicos de soldadura.

• Gran Capacidad de Corriente: Soporta hasta 16A, lo que la hace superior a los pines tipo header para aplicaciones de carga.

Ficha Técnica

Aplicaciones sugeridas

• Fuentes de Alimentación: Conexión de entrada de 110V/220V AC hacia el transformador o puente rectificador en la PCB.

• Control de Potencia: Salidas de relevadores (Relays) para manejar cargas externas como focos, bombas o resistencias.

• Automatización Industrial: Interfaz para sensores de tres hilos que operan en entornos de alta interferencia.

• Robótica: Conexión de motores DC de torque medio y sistemas de gestión de baterías (BMS).

Recomendaciones de Uso

1. Preparación del Conductor: Para asegurar la mejor conexión, se recomienda pelar 6mm del cable y utilizar terminales de punta (ferrules), especialmente si se manejan corrientes cercanas a los 10A.

2. Torque de Ajuste: Utilice un destornillador de punta plana o Phillips adecuado. No apriete en exceso para evitar deformar la abrazadera interna o barrer la rosca del tornillo.

3. Distribución en el Diseño: Al diseñar su PCB, coloque la bornera cerca de los bordes de la placa para facilitar el acceso de los cables y el destornillador una vez que el equipo esté dentro de su caja o gabinete.
