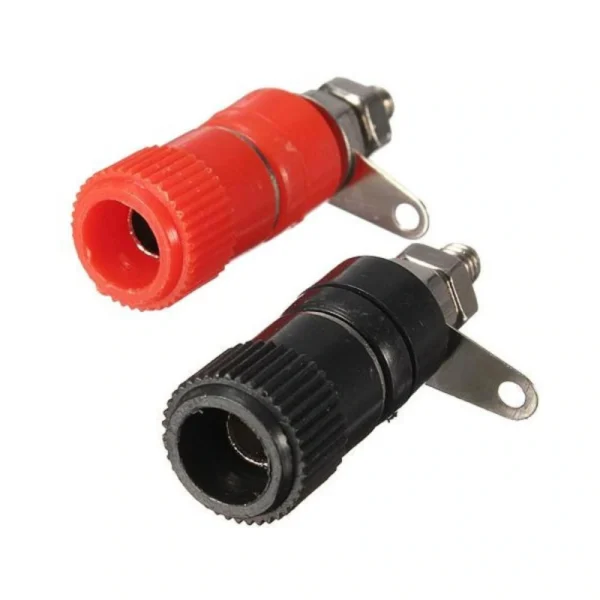

Conector Banana Jack Mediano para Chasis (Hembra)

El conector banana jack hembra para chasis es un elemento indispensable para dar un acabado profesional e industrial a cualquier prototipo o equipo de laboratorio. Su estructura está diseñada para empotrarse firmemente en perforaciones circulares de paneles plásticos o metálicos. Gracias a sus arandelas y cuerpo aislante de alta rigidez dieléctrica, evita que el voltaje de la línea activa entre en contacto con chasis metálicos, previniendo cortocircuitos catastróficos. Soporta picos de corriente considerables, lo que lo hace ideal para las líneas de potencia de motores en bancos de prueba y sistemas de automatización.

Características Principales

• Montaje en Panel Seguro: Su diseño roscado con tuercas hexagonales asegura que el conector no se afloje ni gire al insertar o retirar las puntas de prueba.

• Aislamiento Dieléctrico Completo: Cuerpo recubierto de plástico rígido que aísla la sección conductora de las paredes del gabinete.

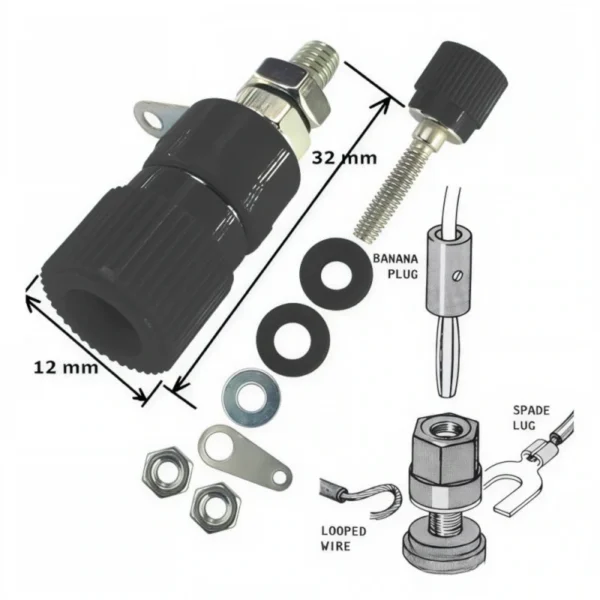

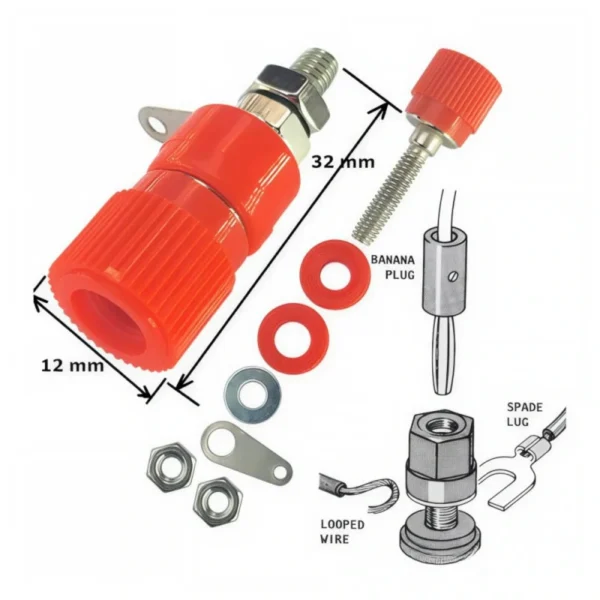

• Terminal Posterior Versátil: Permite soldar directamente el cable conductor o colocar una terminal de ojo (terminal de anillo) entre las tuercas traseras.

• Compatibilidad Estándar: Recibe a la perfección cualquier plug banana macho estándar de 4 mm, ya sea de tipo fijo, retráctil o con derivación.

• Construcción de Alta Durabilidad: Contactos internos de aleación de cobre niquelado que resisten el desgaste por inserciones repetidas y la corrosión.

Ficha Técnica

Aplicaciones Sugeridas

• Instrumentación y Fuentes: Instalación como bornes de salida en fuentes de voltaje reguladas hechas a medida o proyectos estudiantiles.

• Bancos de Prueba para Motores: Conectores de entrada en chasis de control para alimentar drivers de potencia de alta corriente (usados en Mini Sumo o Velocistas).

• Gabinetes Impresos en 3D: Integración limpia de puertos de carga de baterías o alimentación general en prototipos con carcasas personalizadas.

• Paneles de Control Académicos: Módulos de entrenamiento en laboratorios de automatización, mecatrónica y circuitos eléctricos.

Recomendaciones de Uso

1. Ajuste Firme en Plástico: Al instalar el jack en un chasis plástico o impreso en 3D, apriete la tuerca frontal con cuidado; aplicar torque excesivo con herramientas mecánicas puede deformar o barrer la rosca plástica del conector.

2. Soldadura Limpia: Si va a soldar el cable en la pestaña posterior, realice el proceso antes de montar el jack en el chasis si este es de un material sensible al calor, evitando transferir altas temperaturas al aislamiento del panel.

3. Código de Colores: Respete el estándar internacional de seguridad utilizando jacks rojos para las líneas de voltaje positivo (+), negros para las referencias de tierra (GND / -) y azules/amarillos para señales de control o voltajes negativos.
