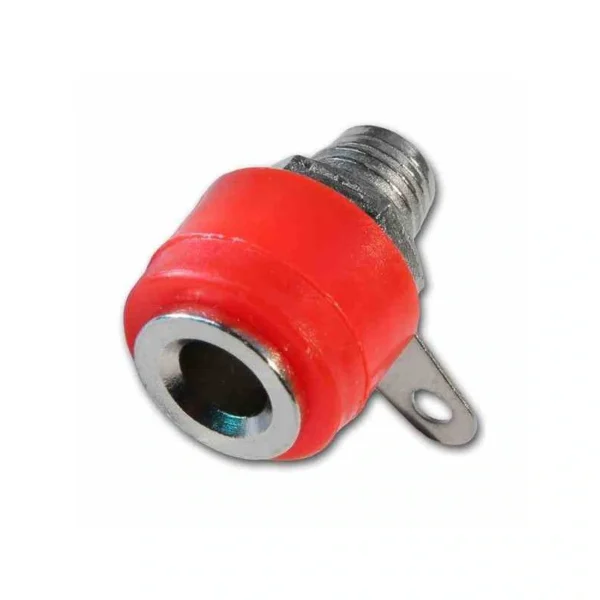

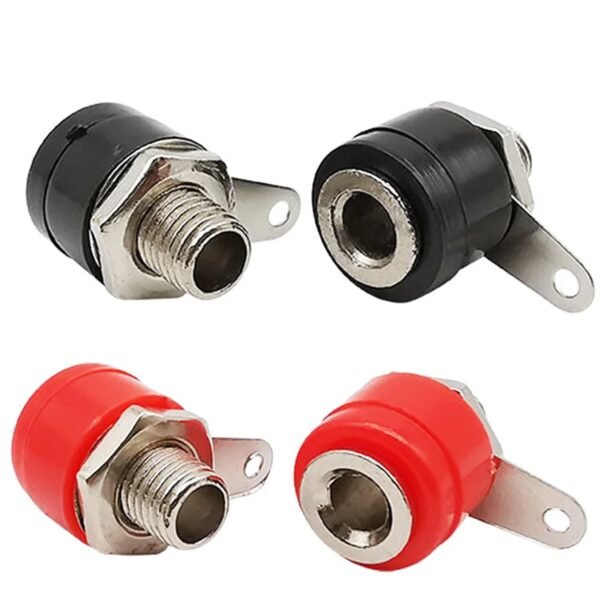

Conector Banana Jack Pequeño para Chasis (Hembra)

El conector banana jack en formato pequeño está diseñado específicamente para aplicaciones donde la densidad de componentes en el panel es alta. A pesar de su diámetro exterior reducido, mantiene la compatibilidad con el plug banana estándar de 4 mm, permitiendo conectar cables de prueba de laboratorio en cajas de proyectos compactas o chasis de robots (como Mini Sumos o Velocistas) donde un borne mediano o grande resultaría muy estorboso. Su cuerpo de plástico rígido aísla de manera eficiente la línea activa respecto a estructuras o paneles metálicos, evitando cortocircuitos indeseados.

Características Principales

• Diseño Ultra Compacto: Reduce significativamente el área requerida en el panel frontal, ideal para mini instrumentos y equipos portátiles.

• Montaje en Panel de Bajo Perfil: Se fija firmemente mediante una sola tuerca hexagonal trasera, minimizando el sobresalto estético en el chasis.

• Aislamiento Eléctrico Confiable: Fabricado con plásticos de ingeniería con alta rigidez dieléctrica para aislar el pin de contacto de la superficie de montaje.

• Terminal de Soldadura Directa: Cuenta con una pestaña posterior optimizada para una soldadura rápida, limpia y de baja resistencia.

• Inserción Precisa: Los contactos internos niquelados ejercen la presión exacta para retener el plug macho con firmeza ante vibraciones moderadas.

Ficha Técnica

Aplicaciones Sugeridas

• Mini Fuentes de Poder: Bornes de salida para fuentes de voltaje portátiles o ajustables de laboratorio mini.

• Robótica Móvil y de Competencia: Interfaz de conexión para el monitoreo de telemetría, programación UART externa o sistemas de arranque en robots pequeños.

• Cajas de Proyectos (Project Boxes): Puertos de alimentación DC o de entrada de señales analógicas en gabinetes plásticos o impresos en 3D de tamaño reducido.

• Equipos de Medición Caseros: Integración de entradas de prueba en osciloscopios portátiles caseros, trazadores de curvas o probadores de componentes.

Recomendaciones de Uso

1. Control de Torque al Roscar: Debido a que el cuerpo roscado es plástico y de dimensiones pequeñas, apriete la tuerca trasera con suavidad utilizando la herramienta adecuada; un exceso de fuerza puede llegar a barrer la rosca plástica.

2. Soldadura Eficiente: Suelde el cable conductor a la pestaña trasera aplicando calor con el cautín por un lapso no mayor a 2 segundos. Las carcasas de formato pequeño disipan menos el calor y un calentamiento prolongado puede ablandar el plástico y desalinear el jack interno.

3. Protección con Termofit: Tras realizar la soldadura en la terminal posterior, recubra la unión con un trozo de tubo termocontraíble (termofit) para aislar por completo los contactos dentro del chasis y evitar que cables sueltos toquen la terminal.
