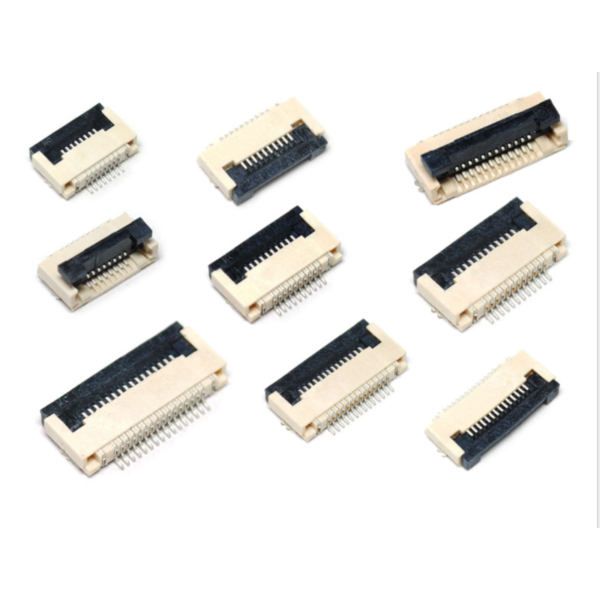

CONECTOR DE CABLE PLANO FFC/FPC PASO 1 MM ZIF SMT 8 PINES

El conector FFC/FPC de 8 pines con paso de 1.0 mm es un zócalo de montaje superficial (SMD) diseñado para acoplar de forma limpia y ultra delgada cables planos flexibles (FFC) o circuitos impresos flexibles (FPC). Su mecanismo de bloqueo tipo pestillo (Flip-Lock / ZIF) asegura un contacto firme y uniforme sobre los 8 terminales sin ejercer tensión mecánica destructiva sobre la cinta flexible.

Características Principales

• Paso de Precisión de 1.0 mm: Espaciado estándar para cables planos de pantallas e interfaces compactas.

• Mecanismo ZIF / Flip-Lock: Tapa basculante que asegura el cable plano con cero fuerza de inserción inicial.

• Montaje Superficial (SMD): Pads metálicos laterales para soldadura en horno de reflujo o cautín fino.

• Perfil Ultra Delgado: Altura de montaje mínima ideal para dispositivos portátiles y pequeños gabinetes.

Ficha Técnica

Parámetro	Especificación
Tipo de Conector	FFC / FPC ZIF Horizontal
Paso / Pitch	1.0 mm
Número de Pines	8 Pines
Tipo de Montaje	SMD / SMT
Corriente por Pin	0.5A AC/DC

Aplicaciones Sugeridas

• Conexión de Pantallas OLED y TFT: Zócalo de comunicación para pantallas LCD y displays gráficos.

• Módulos de Cámara y Sensores: Interfaz de comunicación rápida con la placa controladora principal.

• Electrónica Portátil de Alta Densidad: Interconexión de placas superpuestas en espacio reducido.

Recomendaciones de Uso

1. Manipulación del Pestillo: Levante el seguro plástico basculante con suavidad usando una pinza de punta fina sin forzar las bisagras.

2. Orientación de Contacto: Inserte el cable plano FFC con las pistas metálicas orientadas hacia la cara de contacto interior del conector.
