JACK AUDIO STEREO 3.5MM 3F07-5P

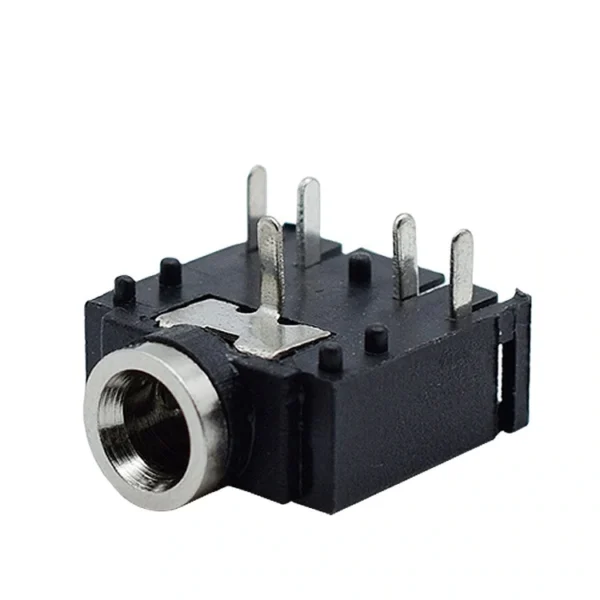

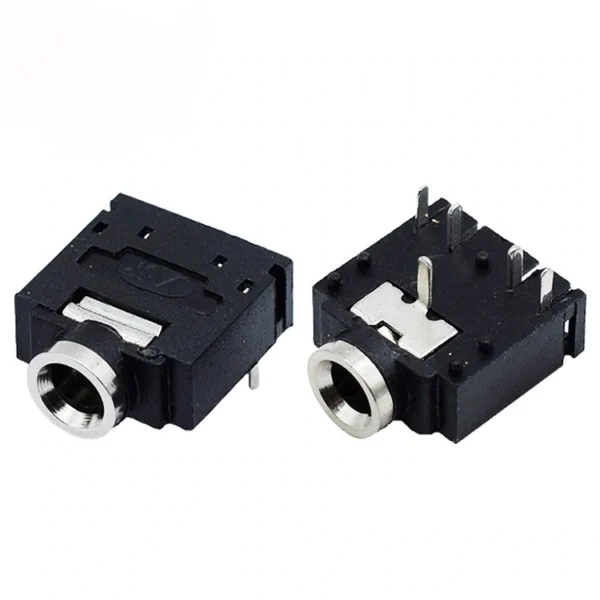

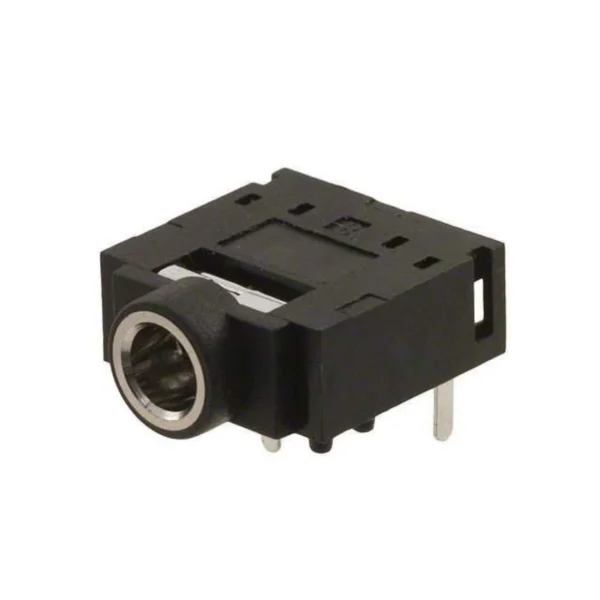

El conector de audio Jack de 3.5 mm estéreo modelo 3F07-5P es la toma receptora estándar para señales analógicas de audio y datos en tarjetas electrónicas. Dispone de 5 pines para montaje Through-Hole (THT), que incluyen los canales de audio Izquierdo (L), Derecho (R), Tierra (GND) y dos pines conmutadores de detección de inserción. Su cuerpo de plástico negro de perfil bajo se adapta perfectamente a placas PCB de equipos portátiles y proyectos mecatrónicos.

Características Principales

• Estándar TRS 3.5mm: Compatible con todos los plugs de audio estéreo de 3.5 mm comerciales.

• 5 Pines para PCB (THT): Incluye patillas para canal izquierdo, derecho, tierra y contactos de conmutación.

• Conmutación Automática: Permite desactivar altavoces internos cuando se inserta el plug de auriculares.

• Cuerpo Aislante Inyectado: Estructura termoplástica duradera resistente a inserciones frecuentes.

Ficha Técnica

Aplicaciones Sugeridas

• Módulos de Audio y Amplificadores: Entrada o salida de audio en placas de reproducción MP3, ESP32 Audio y Arduino.

• Transmisión de Datos Analógicos: Interfaz rápida de conexión para sensores externos mediante cables TRS.

• Equipos de Prototipado e Instrumentación: Salida de señal para osciloscopios caseros o generadores de tonos.

Recomendaciones de Uso

1. Pinout de Soldadura: Verifique la hoja de datos del modelo 3F07 para identificar los pines L, R, GND y de conmutación antes de diseñar la placa.

2. Fijación Mecánica: Soldar completamente todas las patas THT para que la palanca al conectar el plug no dañe las pistas.
