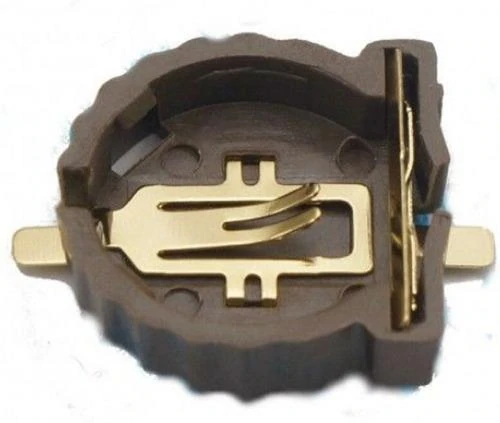

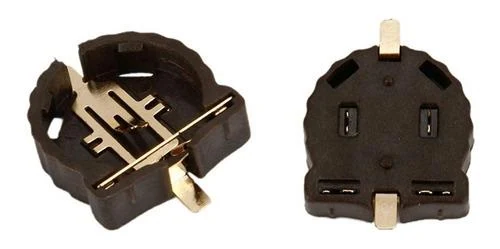

Portapila para Pila de Botón CR1220 Socket SMD
Portapila para Pila de Botón CR1220 Socket SMD
Portapila para Pila de Botón CR1220 Socket SMD
  1. Portapila para Pila de Botón CR1220 Socket SMD
  2. Portapila para Pila de Botón CR1220 Socket SMD
  3. Portapila para Pila de Botón CR1220 Socket SMD

Portapila para Pila de Botón CR1220 Socket SMD

$0.24

Soporte de montaje superficial (SMD) o a través de orificio (DIP) diseñado específicamente para celdas de litio CR1220 de 3V. Fabricado en material termoplástico resistente al calor, permite una sujeción firme y un reemplazo sencillo de la batería en dispositivos electrónicos miniatura.

Hay existencias

SKU: 0760 Categorías: , Etiquetas: , ,
Pago seguro garantizado

El Socket para CR1220 es la solución ideal para alimentar memorias volátiles, relojes de tiempo real (RTC) y pequeños microcontroladores en proyectos de ultra bajo consumo. Su diseño de perfil bajo asegura que la batería se mantenga en su lugar mediante un clip de presión metálico, el cual también actúa como el terminal positivo, mientras que la base del socket hace contacto con el terminal negativo. Es una pieza fundamental para ingenieros y makers que buscan profesionalizar sus circuitos impresos, eliminando la necesidad de soldar cables directamente a la batería, lo cual es peligroso y poco estético.

Características Principales

  • Perfil Ultra Compacto: Diseñado para ocupar el mínimo espacio posible en la placa base.

  • Contactos de Alta Conductividad: Terminales bañados en níquel o estaño para prevenir la corrosión y asegurar un flujo de corriente estable.

  • Fácil Inserción/Extracción: El diseño permite deslizar la batería con facilidad mientras mantiene una presión mecánica constante.

  • Resistencia Térmica: Capaz de soportar los procesos de soldadura por reflujo (en versiones SMD) o soldadura manual (DIP).

  • Seguridad: El clip de sujeción evita que la batería se salga por vibraciones o caídas leves.

Ficha Técnica

Parámetro Especificación
Compatibilidad Batería CR1220 (12mm diámetro)
Voltaje de Salida 3.0 V
Material Base Nylon / PPS (Ignífugo)
Material Contactos Bronce fosforado / Acero inoxidable
Tipo de Montaje DIP (Through-hole) o SMD (según modelo)
Dimensiones ~14.5 mm x 12.5 mm x 4 mm
Peso ~1.5 g

Aplicaciones sugeridas

  • Dispositivos Wearables: Anillos inteligentes, collares con LED y monitores de salud miniatura.

  • Internet de las Cosas (IoT): Nodos sensores remotos que operan con protocolos de energía ultra baja.

  • Mantenimiento Electrónico: Reemplazo de sockets dañados en llaves de vehículos (key fobs) y controles remotos pequeños.

  • Módulos RTC: Integración en placas personalizadas que requieren mantener la hora exacta (como el chip DS12C887).

  • Prototipado en PCB: Componente esencial para el diseño de Shields y Breakout Boards.

Consejos de Diseño y Uso

  1. Polaridad en PCB: Asegúrate de verificar la serigrafía en tu placa; la parte superior de la batería y el clip del socket son siempre el Positivo (+).

  2. Soldadura: Si utilizas la versión SMD, evita aplicar calor excesivo por más de 3 segundos para no deformar la base plástica.

  3. Limpieza: Una vez soldado, limpia los restos de flux para evitar resistencias parásitas que puedan agotar la batería prematuramente.
