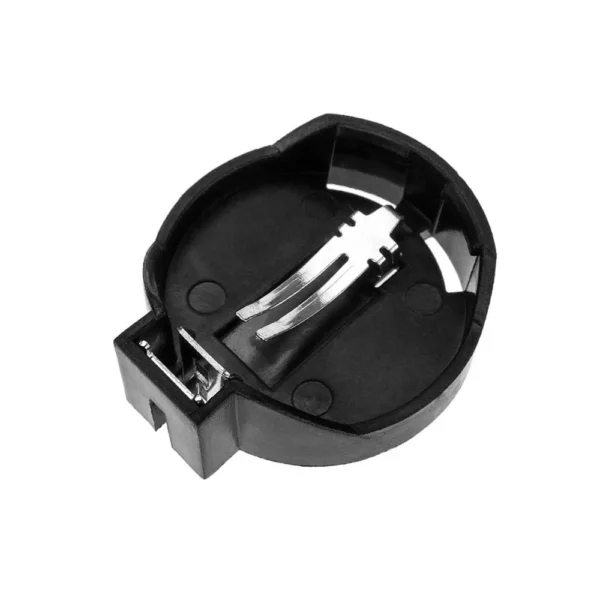

Soporte de montaje para placas de circuito impreso diseñado para celdas de litio CR2032 de 3V. Fabricado con terminales de alta conductividad, permite una sujeción mecánica firme y un reemplazo rápido de la batería en sistemas embebidos, computadoras y dispositivos electrónicos industriales.
El Socket para CR2032 es la solución profesional para añadir una fuente de 3V a cualquier PCB. Su diseño está optimizado para ocupar el menor espacio posible mientras garantiza que la celda no se desplace debido a vibraciones. El clip metálico superior ejerce una presión constante sobre el polo positivo de la batería, mientras que los contactos inferiores aseguran la conexión con el polo negativo. Es indispensable para alimentar el reloj en tiempo real (RTC) en placas Arduino personalizadas, sistemas de control industrial y memorias CMOS de computadoras.
Características Principales
Ajuste de Precisión: Diseñado específicamente para el diámetro de 20 mm y espesor de 3.2 mm de la celda CR2032.
Material Ignífugo: Base fabricada en plástico LCP o Nylon resistente a las temperaturas de soldadura.
Contactos de Bronce Fosforado: Bañados en níquel para una excelente conductividad y resistencia a la oxidación.
Fácil Instalación: Pines diseñados para soldadura directa en orificios pasantes (Through-hole / DIP).
Mecanismo de Bloqueo: El diseño del clip impide que la batería se salga accidentalmente.
Ficha Técnica
Parámetro
Especificación
Compatibilidad
Batería CR2032 (y compatibles CR2016/CR2025)
Voltaje de Salida
3.0 V
Tipo de Montaje
DIP (Through-hole) – Espaciado estándar
Material Base
Termoplástico PBT / PPS
Material Contactos
Bronce fosforado niquelado
Dimensiones
~23 mm x 20 mm x 6 mm
Peso
~2.5 g
Aplicaciones sugeridas
Informática y Servidores: Reemplazo de sockets dañados en motherboards para mantener la BIOS.
Prototipado Profesional: Integración en shields de Arduino o placas personalizadas de ESP32/STM32.
Sistemas RTC: Alimentación de módulos de tiempo real (DS3231, DS1307) integrados en la PCB principal.
Equipos Médicos y de Medición: Fuente de respaldo para configuraciones de usuario y calibración.
Dispositivos de Consumo: Controles remotos, calculadoras y consolas de videojuegos portátiles.
Consejos de Diseño y Uso
Identificación de Pines: El terminal conectado al clip metálico superior es siempre el Positivo (+). Asegúrate de verificar la polaridad en tu software de diseño (Eagle, KiCad, Altium).
Espaciado: Deja un margen de al menos 2 mm alrededor del socket para permitir la inserción y extracción cómoda de la batería con los dedos.
Mantenimiento: Al reemplazar la batería, evita usar herramientas metálicas puntiagudas que puedan rayar la superficie de contacto o causar un cortocircuito momentáneo.
