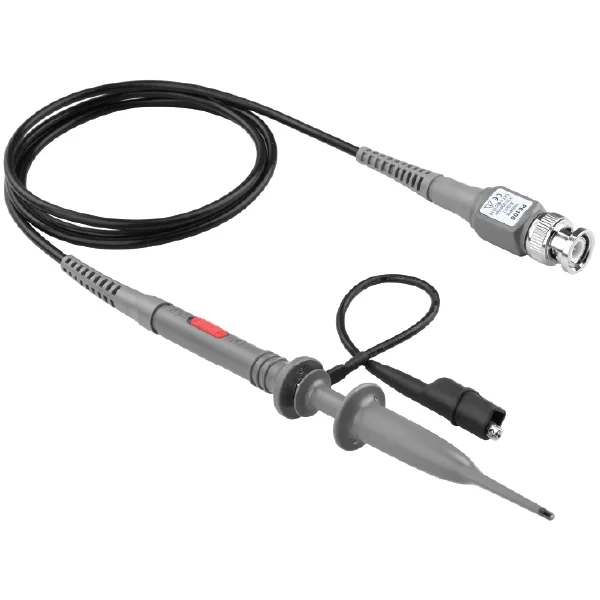

Punta de Osciloscopio BNC P6100 100 MHz

La sonda pasiva P6100 está diseñada para ofrecer una transferencia de señal óptima y una mínima carga sobre el circuito bajo prueba. Su ancho de banda de 100 MHz la hace ideal para trabajar con microcontroladores rápidos, señales PWM y buses de comunicación. Cuenta con un interruptor físico que permite conmutar entre la posición 1X (para señales de bajo voltaje y baja frecuencia) y la posición 10X, la cual incrementa la resistencia de entrada a 10 $M\Omega$, reduciendo drásticamente la capacitancia parásita y permitiendo la lectura segura de voltajes más elevados. Además, incorpora un trimmer de compensación en el conector BNC para calibrar la respuesta a frecuencias cuadradas del equipo.

Características Principales

• Ancho de Banda de 100 MHz: Capaz de capturar transitorios rápidos y formas de onda de alta frecuencia sin distorsión severa.

• Atenuación Conmutable: Interruptor físico deslizable en el cuerpo de la sonda para seleccionar configuraciones 1X o 10X.

• Diseño Ergonómico y Seguro: Cuerpo aislado con punta de gancho retráctil extraíble para sujetarse firmemente a pines de componentes.

• Compensación Ajustable: Condensador variable integrado en el conector BNC para ajustar la respuesta transitoria con la señal de calibración del osciloscopio.

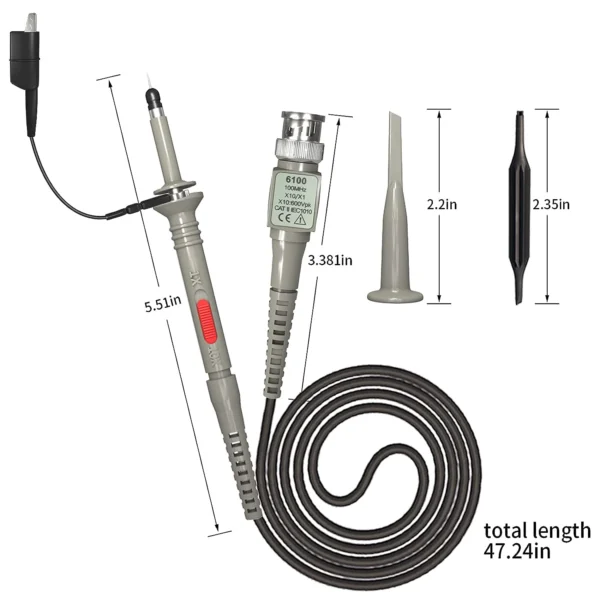

• Kit de Accesorios Completo: Incluye anillos de colores para identificar canales, una herramienta de ajuste plástica y una punta de aislamiento para integrados SMD.

Ficha Técnica

Aplicaciones Sugeridas

• Diagnóstico de Microcontroladores: Análisis de señales de reloj y buses de datos en placas como ESP32, STM32 o Arduino.

• Fuentes de Alimentación: Medición de ruido, rizado y señales de conmutación de alta frecuencia en convertidores Buck/Boost.

• Robótica de Competencia: Calibración y monitoreo de las señales lógicas de sensores ópticos y salidas PWM hacia los drivers de motores.

• Laboratorios de Electrónica: Instrumentación general y prácticas académicas de circuitos AC y circuitos integrados.
