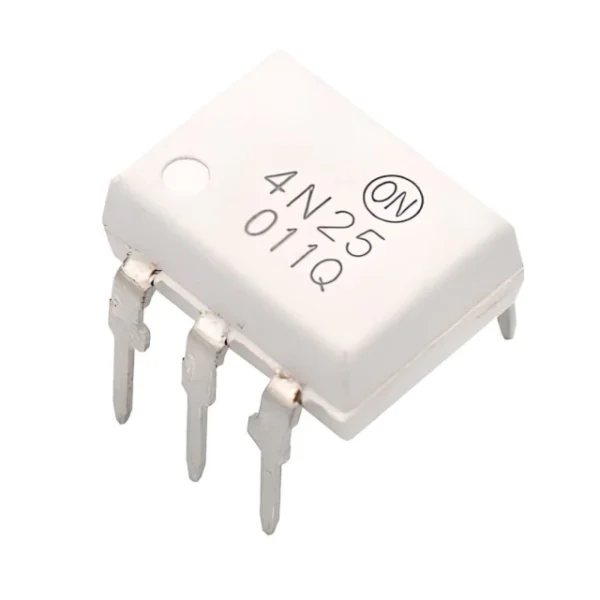

IC OPTOACOPLADOR 4N25

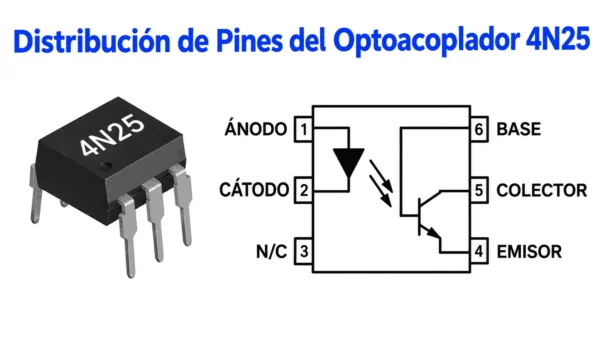

El optoacoplador 4N25 es un componente semiconductor indispensable para el aislamiento galvanico entre circuitos de baja tensión (como microcontroladores Arduino, ESP32 o PIC) y etapas de potencia de mayor voltaje o ruido eléctrico. Incorpora internamente un diodo emisor de luz infrarroja (LED) de arseniuro de galio acoplado ópticamente a un fototransistor NPN de silicio en un encapsulado DIP de 6 pines, protegiendo las tarjetas de control contra picos de voltaje y cortocircuitos.

Características Principales

• Aislamiento Galvánico de Elevada Tensión: Protege contra diferencias de potencial de hasta 2500 Vrms entre entrada y salida.

• Encapsulado Estándar DIP-6: Formato de 6 pines fácil de insertar en protoboard, sockets IC o PCB THT.

• Respuesta de Conmutación Rápida: Frecuencia de respuesta adecuada para desacoplo de PWM y comunicación serial.

• Acceso a Base del Transistor (Pin 6): Permite ajustar la sensibilidad o velocidad de conmutación según el diseño.

Ficha Técnica

Aplicaciones Sugeridas

• Aislamiento de Entradas/Salidas en PLC y Arduino: Interfaz entre lógica de microcontrolador y sensores de campo.

• Control de Etapas de Potencia AC/DC: Disparo de TRIACs, SCRs o relés aislando la tarjeta de control.

• Sistemas de Conmutación de Fuentes: Retroalimentación aislada en fuentes conmutadas (SMPS).

Recomendaciones de Uso

1. Resistencia Limitadora de Entrada: Conecte siempre una resistencia en serie con el LED interno (Anodo Pin 1) para limitar la corriente a unos 10-20 mA.

2. Pin 6 No Conectado: En la mayoría de aplicaciones estándar de conmutación, el pin 6 (Base) puede dejarse al aire.
