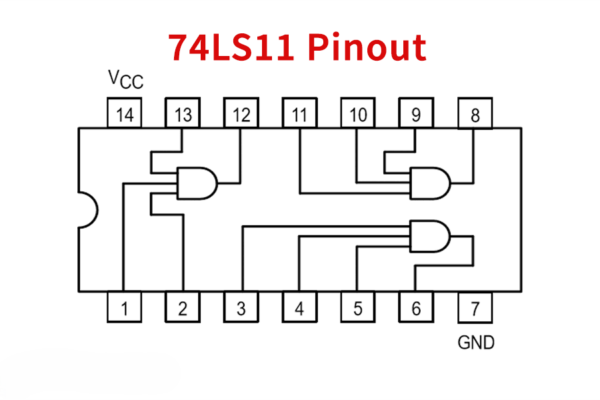

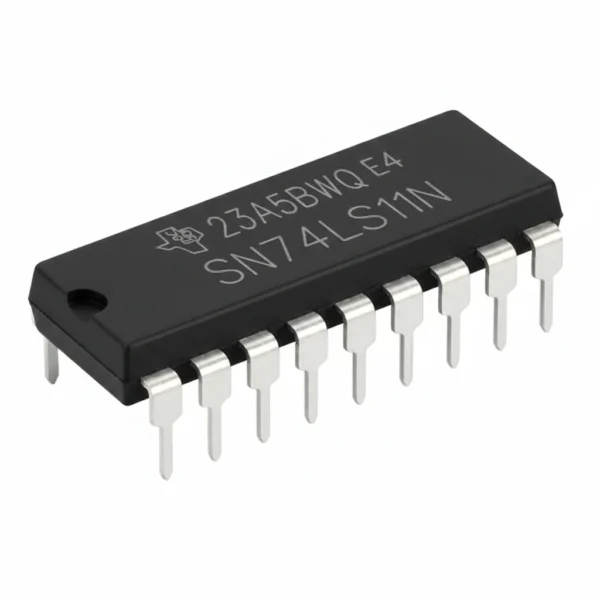

IC 74LS11 7411 COMPUERTA AND DE 3 ENTRADAS

El circuito integrado 74LS11 incluye tres compuertas lógicas AND independientes, cada una con 3 entradas digitales. Su función lógica produce una salida en nivel alto (1) únicamente cuando las tres entradas A, B y C se encuentran en nivel lógico alto simultáneamente. Es perfecto para simplificar diagramas de circuitos combinacionales al reducir la cantidad de chips necesarios cuando se requieren validar tres variables de entrada.

Características Principales

• Tres Compuertas AND de 3 Entradas: Procesa directamente la multiplicación lógica de tres variables de entrada.

• Reducción de Integrados en PCB: Evita en cascada dos compuertas de 2 entradas ahorrando espacio y tiempo de propagación.

• Tecnología TTL Low-Power Schottky: Respuesta rápida con consumo energético moderado.

• Formato DIP-14 Through-Hole: Excelente para montajes universales en protoboard o placas THT.

Ficha Técnica

Aplicaciones Sugeridas

• Decodificación de Direcciones de Memoria: Selección de periféricos en buses de microprocesadores.

• Validación Triple de Seguridad: Sistemas donde tres condiciones deben cumplirse obligatoriamente para activar un relé o motor.

• Prototipado Didáctico Digital: Laboratorios de electrónica y diseño de computadoras.

Recomendaciones de Uso

1. Fijar Entradas Inactivas: Si sólo requiere usar 2 entradas de una compuerta de 3, conecte la tercera entrada sobrante directamente a Vcc (5V).

2. Condensador de Filtro: Integre un capacitor de 0.1 uF entre Vcc y GND para estabilizar las conmutaciones bruscas.
