IC 74LS08 7408 COMPUERTA AND DE 2 ENTRADAS

El circuito integrado 74LS08 consta de cuatro compuertas lógicas AND independientes de 2 entradas fabricadas en tecnología TTL Low-Power Schottky. Su función lógica entrega un nivel alto (1) en la salida únicamente cuando todas sus entradas se encuentran en nivel alto (1). Es ampliamente utilizado en la habilitación de periféricos, lógica de decisión en sistemas automatizados y proyectos de electrónica digital.

Características Principales

• Cuatro Compuertas AND de 2 Entradas: Operación booleana directa sin necesidad de inversores externos.

• Tecnología TTL Low-Power Schottky: Bajo consumo y rápida respuesta en conmutación.

• Salidas Totem-Pole TTL: Conexión directa con otros circuitos integrados de las series 74LS y 74HC.

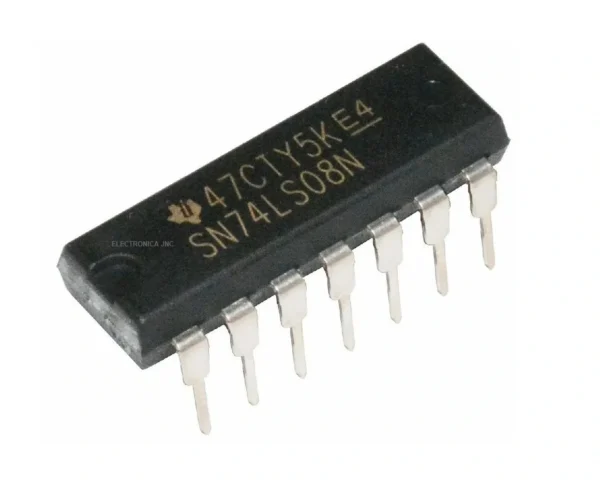

• Encapsulado DIP-14: Formato estándar compatible con protoboards y circuitos impresos THT.

Ficha Técnica

Aplicaciones Sugeridas

• Enclavamientos de Seguridad: Validación simultánea de sensores antes de activar un actuador.

• Habilitación de Reloj y Pulso: Permite pasar o bloquear una señal de reloj mediante una línea de control.

• Sistemas Didácticos de Lógica: Implementación de sumadores, comparadores y decodificadores.

Recomendaciones de Uso

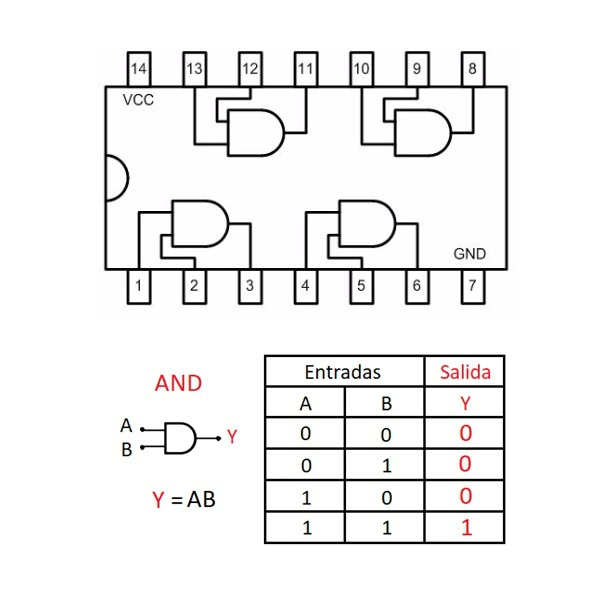

1. Verificar Polaridad Vcc/GND: Conecte la fuente de 5V respetando el pin 14 (Vcc) y el pin 7 (GND).

2. Combinación con Inversores: Combine con el 74LS04 para obtener compuertas NAND de múltiples entradas si requiere personalizar combinaciones lógicas.
