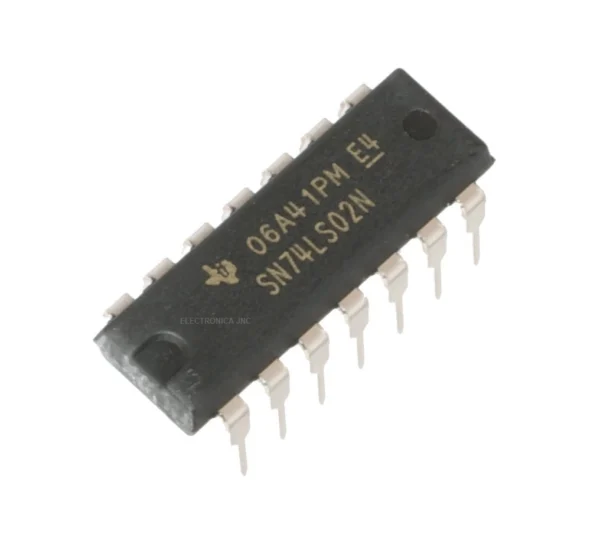

IC 74LS02 7402 COMPUERTA NOR DE 2 ENTRADAS

El circuito integrado 74LS02 contiene cuatro compuertas lógicas NOR independientes de 2 entradas en tecnología TTL Low-Power Schottky. Al igual que la compuerta NAND, la compuerta NOR es una compuerta universal que permite formar cualquier función lógica digital. Dispone de un tiempo de conmutación rápido y bajo consumo eléctrico. Su formato DIP-14 facilita el ensamble de proyectos en protoboard y tarjetas de prueba.

Características Principales

• 4 Compuertas NOR de 2 Entradas: Canales independientes para procesamiento de señales booleanas.

• Tecnología TTL Low-Power Schottky: Excelente equilibrio entre velocidad de propagación y consumo de corriente.

• Compuerta Lógica Universal: Permite construir inversores, compuertas AND, OR y flip-flops SR.

• Encapsulado Estándar DIP-14: Compatible con sockets IC de 14 pines y protoboard.

Ficha Técnica

Aplicaciones Sugeridas

• Circuitos de Habilitación y Selección: Decodificación de condiciones de alarma o disparo.

• Latches NOR SR: Construcción de memoria elemental para retención de estados en automatización.

• Sistemas Didácticos de Lógica: Laboratorios de diseño digital y mecatrónica.

Recomendaciones de Uso

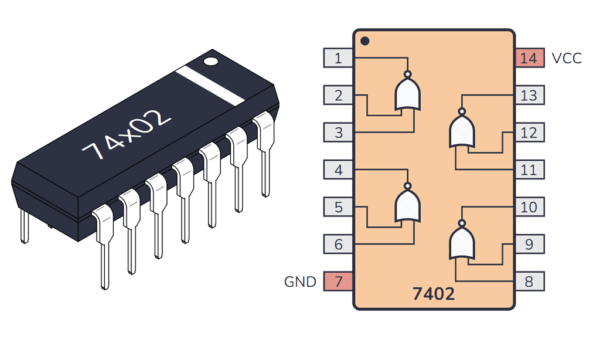

1. Pinout Específico de las Salidas: Tenga en cuenta que en el 74LS02 las salidas están en los pines 1, 4, 10, 13 (difiere del pinout clásico del 74LS00).

2. Desacoplo de Alimentación: Coloque un condensador cerámico de 100 nF cerca del pin 14 (Vcc) para filtrar ruidos de conmutación.
