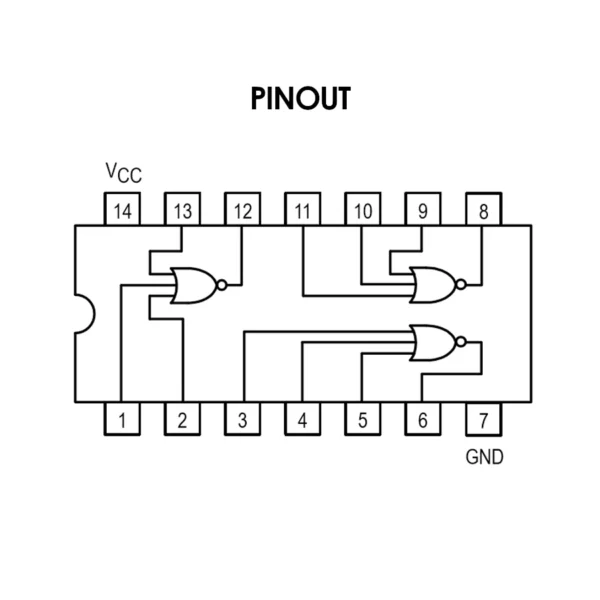

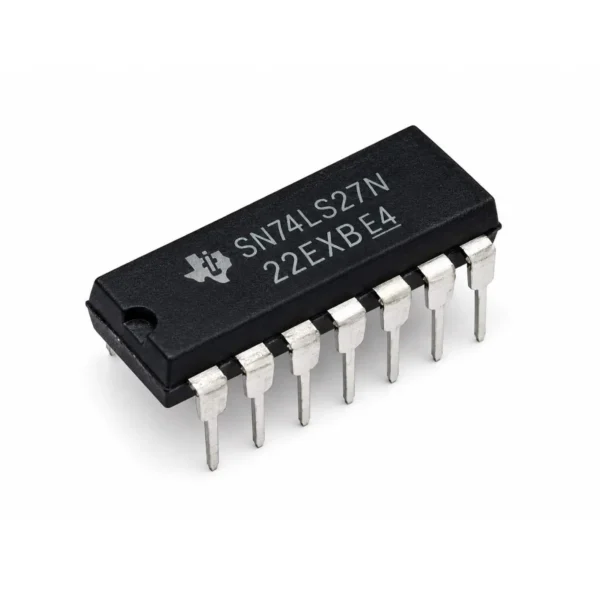

IC 74LS27 7427 COMPUERTA NOR DE 3 ENTRADAS

El circuito integrado 74LS27 incluye tres compuertas lógicas NOR independientes de 3 entradas fabricadas con tecnología TTL Low-Power Schottky. Su salida conmuta a nivel alto (1) únicamente cuando todas sus entradas se encuentran en nivel bajo (0). Es ideal para la detección de estado cero en buses de tres bits, lógica de paro de emergencia y funciones booleanas complejas invertidas.

Características Principales

• Tres Compuertas NOR de 3 Entradas: Procesamiento de 3 variables en lógica NOR por compuerta.

• Tecnología TTL Low-Power Schottky: Respuesta veloz y bajo consumo de corriente.

• Detección de Estado Cero: Activa la salida únicamente cuando las 3 entradas valen 0.

• Encapsulado DIP-14 Through-Hole: Inserción en sockets de 14 pines y protoboard.

Ficha Técnica

Aplicaciones Sugeridas

• Indicación de Estado Reposo: Salida activa únicamente cuando tres sensores están desactivados.

• Inhibición de Señales Triple: Bloqueo de líneas de reloj mediante 3 canales de control.

• Prototipos Digitales: Prácticas universitarias de diseño lógico.

Recomendaciones de Uso

1. Entradas No Usadas a GND: Si sólo utiliza 2 entradas de una compuerta, conecte la entrada libre a GND para mantener el funcionamiento lógico correcto.

2. Condensador Cerámico: Añada un condensador de 100 nF cerca del pin 14 de alimentación.
