IC 74LS112 74112 FLIP FLOP JK

$1.25

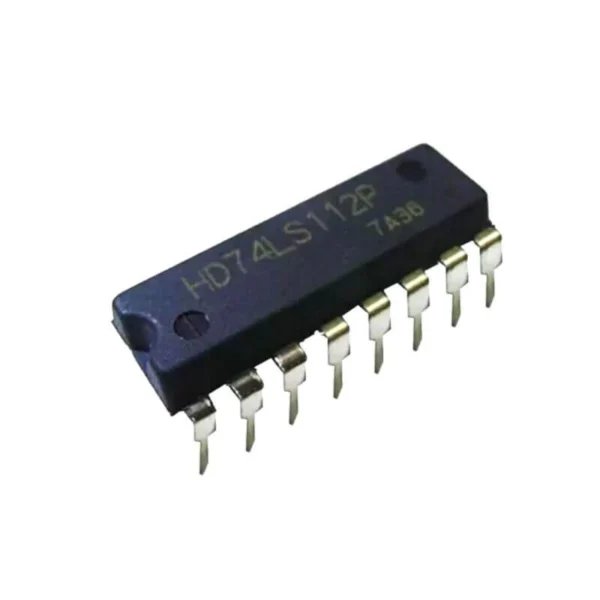

Circuito integrado 74LS112 Dual Flip-Flop J-K disparado por flanco negativo con Preset y Clear independientes en encapsulado DIP-16. Alta inmunidad al ruido para lógica secuencial.

Hay existencias

SKU: 0405 Categoría: Etiquetas: , ,
Pago seguro garantizado

El circuito integrado 74LS112 contiene dos Flip-Flops J-K independientes con entradas de ajuste (PRESET) y borrado (CLEAR) asíncronas individuales. Cada biestable se conmuta con el flanco descendente del pulso de reloj (Negative-Edge Triggered). Es una evolución optimizada de los biestables JK que proporciona inmunidad al ruido superior y velocidades de operación de hasta 30 MHz en sistemas de control digital.

Características Principales

  • Dos Flip-Flops JK Independientes: Canales con entradas J, K, CLK, PRESET y CLEAR individuales.

  • Disparo por Flanco Negativo: Sincronización precisa en la transición de Alto a Bajo de la señal de reloj.

  • Entradas Asíncronas PRESET y CLEAR: Permiten establecer o borrar el estado de las salidas de forma prioritaria.

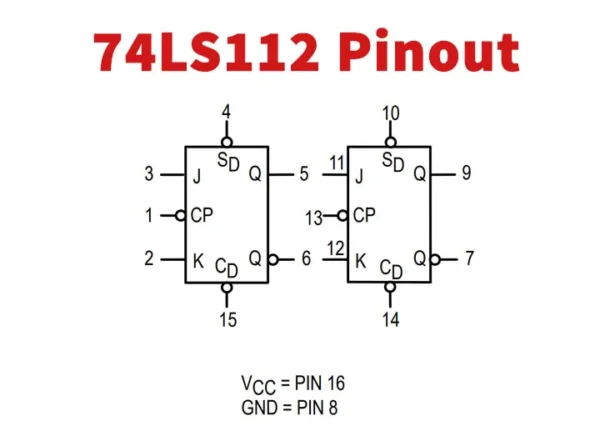

  • Encapsulado DIP-16 Through-Hole: Formato estándar para protoboards (Vcc = Pin 16, GND = Pin 8).

Ficha Técnica
Parámetro Especificación
Modelo 74LS112 / SN74LS112AN
Tipo de Biestable Dual JK Edge-Triggered Flip-Flop
Frecuencia Máxima de Reloj 30 MHz
Voltaje de Operación 5V DC (Pin 16 = Vcc, Pin 8 = GND)
Encapsulado DIP-16 Through-Hole
Aplicaciones Sugeridas

  • Registros de Desplazamiento y Registros de Estado: Almacenamiento secuencial de palabras digitales.

  • Contadores Síncronos de Elevada Frecuencia: Reducción de variaciones de fase (skew) en tarjetas lógicas.

  • Prototipado Didáctico Avanzado: Proyectos de ingeniería electrónica e industrial.

Recomendaciones de Uso

  1. Alimentación Estándar DIP-16: Conecte Vcc en el Pin 16 y GND en el Pin 8 (a diferencia del 74LS76).

  2. Inactivar PRESET y CLEAR: Conecte estas patitas a 5V si se desea utilizar únicamente el control lógico por reloj y entradas J, K.
