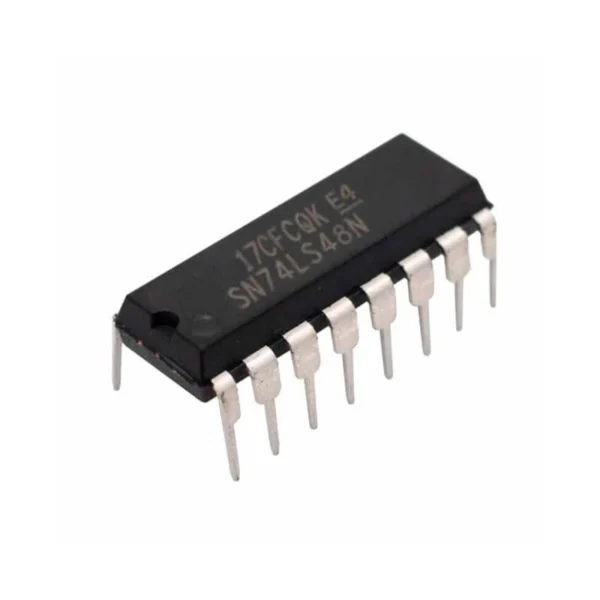

IC 74LS48 7448 DECODIFICADOR BCD A 7 SEGMENTOS CC

El circuito integrado 74LS48 es un decodificador de código BCD a 7 segmentos diseñado específicamente para manejar displays de Cátodo Común (CC). Acepta una entrada BCD de 4 bits y conmuta sus salidas a nivel alto (Active-High) para activar los segmentos del display. Incluye resistencias de pull-up internas que facilitan el acople directo a los ánodos de los segmentos a través de sus correspondientes resistencias limitadoras.

Características Principales

• Exclusivo para Display Cátodo Común: Salidas activas en ALTO (Active-High) que entregan corriente (source).

• Resistencias Pull-up Internas: Simplifica la conexión de salida reduciendo interferencias.

• Funciones de Prueba y Supresión de Ceros: Incluye pines Lamp Test (LT), Blanking Input (BI) y Ripple Blanking (RBI).

• Encapsulado DIP-16 Through-Hole: Formato estándar de 16 pines ideal para protoboard.

Ficha Técnica

Aplicaciones Sugeridas

• Visualización Numérica en Cátodo Común: Módulos de conteo con displays de cátodo común a masa.

• Tableros de Conteo Digital: Interfaz con contadores de la serie 74LS90, 74LS190 y 74LS192.

• Prototipos Académicos de Electrónica: Enseñanza de decodificadores y displays en universidades.

Recomendaciones de Uso

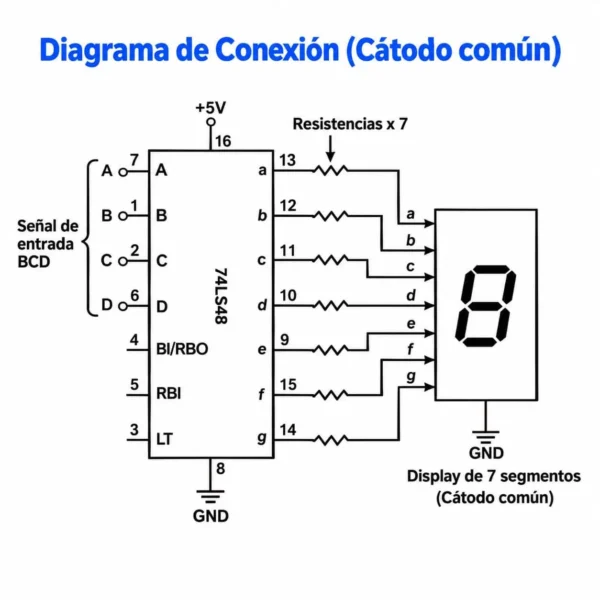

1. Resistencias Limitadoras de Corriente: Conecte resistencias en serie de 220 Ω entre cada salida del 74LS48 y los ánodos del display Cátodo Común.

2. Conexión de Pines de Prueba: Mantenga los pines LT (3), BI/RBO (4) y RBI (5) conectados a 5V para la operación continua normal.
