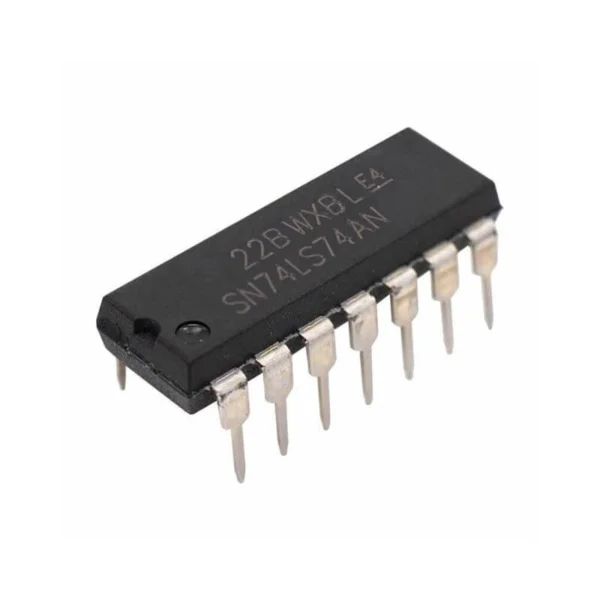

IC 74LS74 7474 FLIP FLOP TIPO D

El circuito integrado 74LS74 contiene dos biestables o Flip-Flops de Tipo D independientes disparados por flanco ascendente (Positive-Edge Triggered). Cada Flip-Flop cuenta con entradas individuales de datos (D), reloj (CLK), así como entradas asíncronas de ajuste (PRESET) y borrado (CLEAR) activas en bajo. Es uno de los integrados secuenciales más comunes para la sincronización de señales, eliminación de rebotes de pulsadores y registros de retención de datos.

Características Principales

• Dos Flip-Flops Tipo D Independientes: Captura el estado lógico de la entrada D en el flanco de subida del reloj.

• Entradas Asíncronas PRESET y CLEAR: Permiten fijar la salida Q en 1 o 0 inmediatamente sin importar la señal de reloj.

• Salidas Complementarias Q y Q_NOT: Disponibles en ambos canales biestables.

• Encapsulado DIP-14 Estándar: Compatible con sockets de 14 pines y protoboard (Vcc = Pin 14, GND = Pin 7).

Ficha Técnica

Parámetro	Especificación
Modelo	74LS74 / SN74LS74AN
Tipo de Biestable	Dual D-Type Flip-Flop con Preset y Clear
Disparo de Reloj	Flanco de Subida (Positive-Edge)
Frecuencia Máxima de Operación	33 MHz
Voltaje de Alimentación	5V DC

Aplicaciones Sugeridas

• Sincronizadores de Pulsadores (Debounce): Eliminación de rebotes mecánicos en botones e interrupciones.

• Divisor de Frecuencia por 2: Retroalimentando la salida Q_NOT hacia la entrada D.

• Registros de Almacenamiento de 2 Bits: Retención de estados lógicos temporales.

Recomendaciones de Uso

1. Inactivar Entradas Preset y Clear: Si no utiliza PRESET y CLEAR, conéctelas a 5V para evitar resets no deseados.

2. Transición Limpia en Reloj: Asegúrese de que la señal de reloj tenga un tiempo de subida rápido para evitar disparos falsos.
