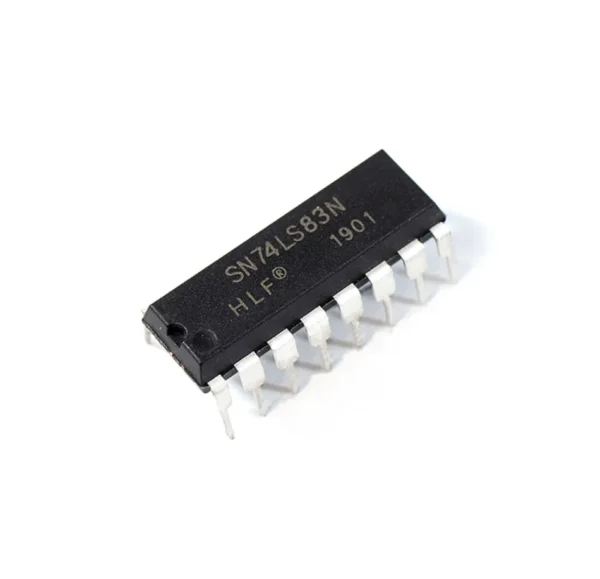

IC 74LS83 7483 SUMADOR BINARIO

El circuito integrado 74LS83 es un sumador binario completo de 4 bits con acarreo interno rápido (Look-Ahead Carry). Suma dos palabras binarias de 4 bits (A1-A4 y B1-B4) más un bit de acarreo de entrada (C0), entregando el resultado en 4 salidas de suma (S1-S4) y un bit de acarreo de salida (C4). Su alta velocidad y capacidad de encascadamiento lo convierten en el bloque aritmético preferido para construir sumadores de 8, 16 o más bits en unidades aritmético-lógicas (ALU).

Características Principales

• Suma Completa de 4 Bits: Realiza sumas de dos operandos de 4 bits más acarreo de entrada en una sola operación.

• Acarreo Rápido Interno (Look-Ahead Carry): Reduce al mínimo los retardos de suma en operaciones de varios operandos.

• Encascadamiento Sencillo: Conecte la salida C4 a la entrada C0 del siguiente sumador para ampliar a 8 bits.

• Encapsulado DIP-16 Through-Hole: Formato estándar compatible con protoboard.

Ficha Técnica

Aplicaciones Sugeridas

• Diseño de Unidades Aritmético Lógicas (ALU): Módulos de suma y resta (usando complemento a 2 con compuertas XOR).

• Convertidores de Código Aritmético: Conversión de BCD a Binario y sumas de compensación.

• Procesadores Discretos Académicos: Construcción de procesadores sencillos en proyectos universitarios.

Recomendaciones de Uso

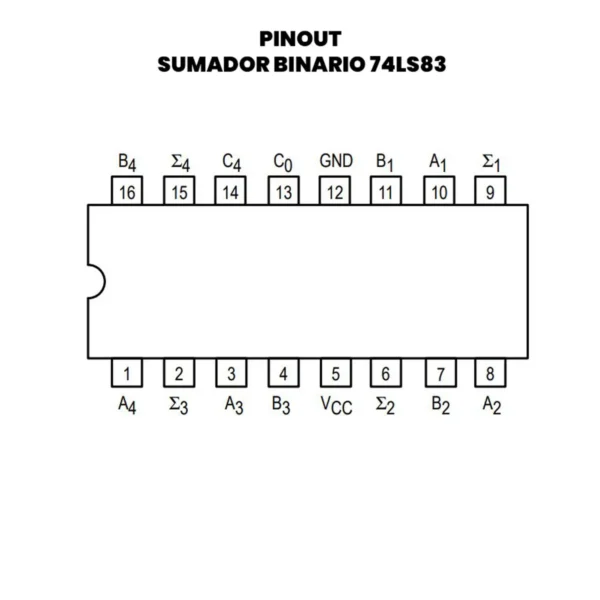

1. Atención al Pinout de Alimentación: En el 74LS83, Vcc se ubica en el Pin 5 y GND en el Pin 12.

2. Acarreo de Entrada C0 a Masa: Si realiza una suma simple sin acarreo previo, conecte la entrada C0 (Pin 13) directamente a GND.
