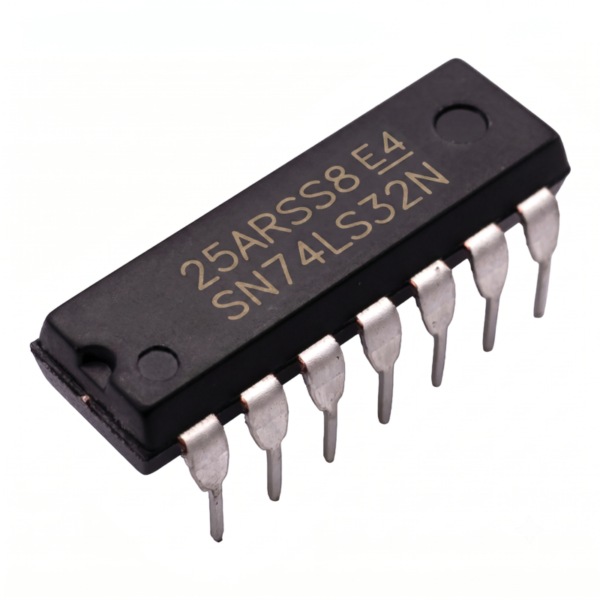

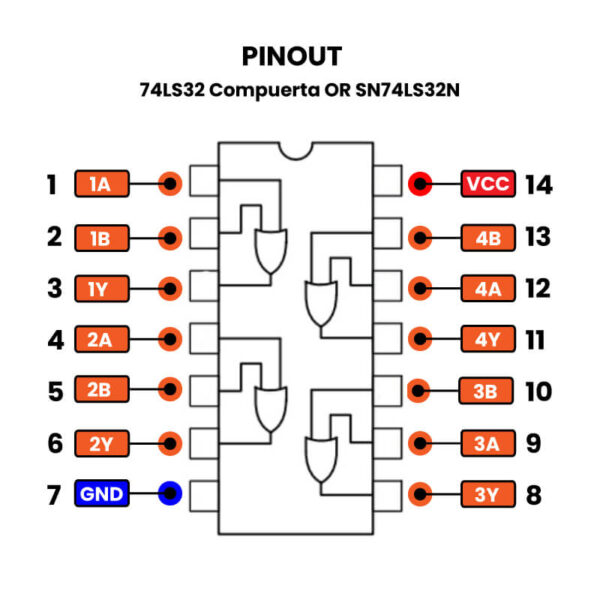

IC 74LS32 7432 COMPUERTA OR DE 2 ENTRADAS

El circuito integrado 74LS32 contiene cuatro compuertas lógicas OR independientes de 2 entradas en tecnología TTL Low-Power Schottky. Su función lógica produce una salida en nivel alto (1) si al menos una de sus dos entradas se encuentra en nivel alto (1). Es uno de los chips más utilizados en lógica digital para combinar señales de activación, sistemas de alarma multi-zona y control condicional.

Características Principales

• Cuatro Compuertas OR de 2 Entradas: Canales independientes para suma lógica booleana.

• Tecnología TTL Low-Power Schottky: Elevada velocidad de conmutación con bajo consumo de potencia.

• Conexión Directa TTL: Compatible con la familia 74LS y salidas de microcontroladores de 5V.

• Encapsulado DIP-14 Standard: Inserción fácil en protoboard y placas de prueba.

Ficha Técnica

Aplicaciones Sugeridas

• Sistemas de Alarma Multizona: Disparo de sirena si cualquiera de los sensores detecta intrusión.

• Suma Lógica de Señales de Control: Unificación de múltiples fuentes de interrupción o habilitación.

• Laboratorios Didácticos: Construcción de circuitos combinacionales complejos.

Recomendaciones de Uso

1. Conectar Entradas Sin Usar a GND: Asegure las entradas no utilizadas conectándolas a GND mediante resistencias para prevenir oscilaciones.

2. Resistencia en Salida: Al conectar a entradas de microcontrolador, asegúrese de compartir tierra común (GND).
