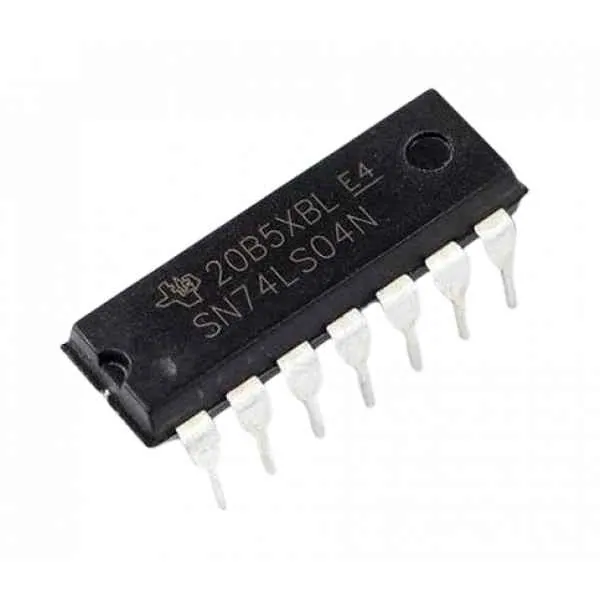

IC 74LS04 7404 INVERSOR

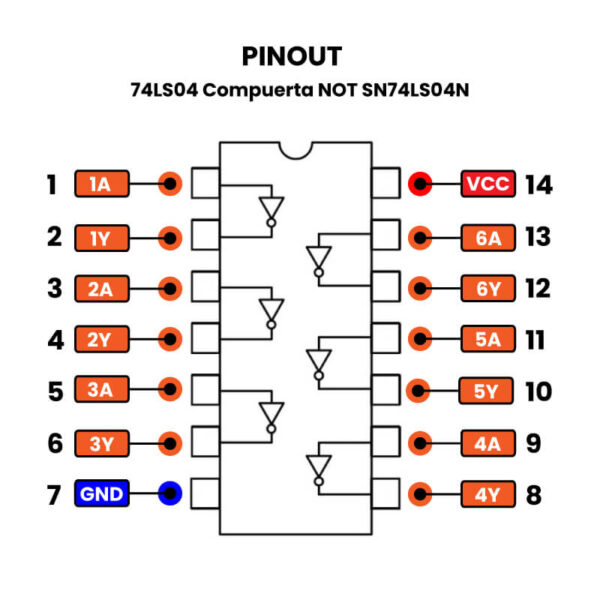

El circuito integrado 74LS04 contiene seis inversores independientes (compuertas NOT) fabricados con tecnología TTL Low-Power Schottky. Cada compuerta convierte un nivel lógico alto (1) en un nivel bajo (0) y viceversa. Es uno de los integrados lógicos más populares y empleados para la inversión de polaridad de señales de reloj, habilitación de componentes, generadores de pulso y acondicionamiento de entradas en sistemas embebidos.

Características Principales

• Seis Inversores Lógicos NOT: 6 canales independientes de inversión booleana.

• Alta Velocidad de Conmutación: Típico de 9 a 10 ns en la transición de estados.

• Niveles TTL Estándar: Compatibilidad total con lógica de 5V en microcontroladores y sensores.

• Encapsulado DIP-14 THT: Ensamble rápido para prototipado en protoboard e impresos THT.

Ficha Técnica

Aplicaciones Sugeridas

• Generadores de Reloj y Osciladores RC/Cristal: Osciladores en anillo mediante compuertas en serie.

• Inversión de Señales de Control: Cambio de lógica de activación (Active-High a Active-Low).

• Buffer Acondicionador Simple: Ajuste de niveles lógicos entre etapas de baja potencia.

Recomendaciones de Uso

1. Fijar Entradas Inactivas: Amarre las entradas de los inversores no usados a Vcc para evitar oscilaciones por ruina inductiva.

2. Corriente de Salida Limitada: Si desea activar LEDs directamente, coloque siempre resistencias limitadoras de al menos 330 Ω.
