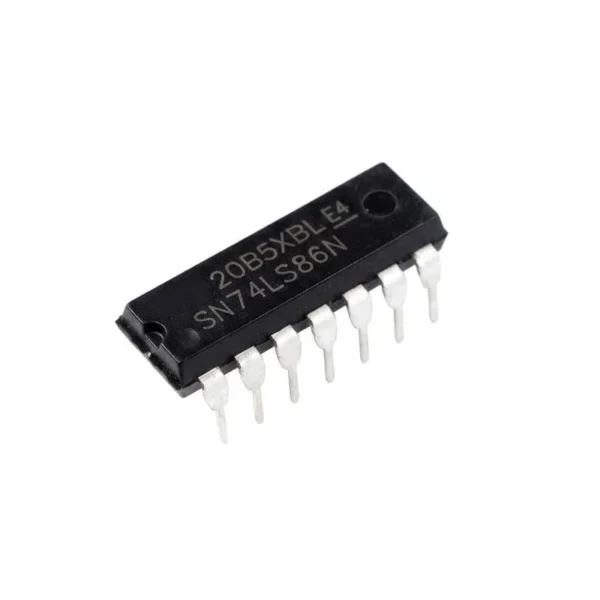

IC 74LS86 7486 COMPUERTA XOR DE 2 ENTRADAS

El circuito integrado 74LS86 contiene cuatro compuertas lógicas XOR (OR Exclusiva) independientes de 2 entradas fabricadas en tecnología TTL Low-Power Schottky. Su salida se activa a nivel alto (1) únicamente cuando las dos entradas se encuentran en niveles lógicos diferentes. Es un componente clave para el diseño de circuitos comparadores de igualdad, detectores/generadores de paridad, inversores controlables y semi-sumadores binarios.

Características Principales

• Cuatro Compuertas XOR Independientes: Función OR Exclusiva de 2 entradas por canal.

• Inversor Programable: Usando una entrada como línea de control, la otra entrada pasa directa o invertida.

• Tecnología TTL Low-Power Schottky: Respuesta de rápida velocidad con bajo consumo energético.

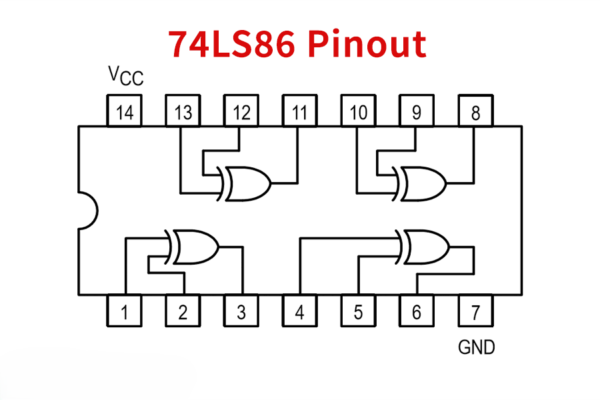

• Encapsulado DIP-14 Through-Hole: Compatible con sockets de 14 pines y protoboard.

Ficha Técnica

Aplicaciones Sugeridas

• Circuitos Sumadores / Restadores Complemento a 2: Inversión controlada de bits de entrada para resta binaria.

• Detección de Cambios de Fase y Paridad: Comparación de bit a bit de dos líneas de datos.

• Prototipos Académicos de Lógica: Diseño digital en protoboard.

Recomendaciones de Uso

1. Fijar Entradas Inactivas: Conecte las entradas no utilizadas a Vcc o GND para evitar estados flotantes.

2. Filtrado Cerámico: Coloque un condensador de 100 nF en la patita de alimentación Vcc.
