IC 74LS00 7400 COMPUERTA NAND DE 2 ENTRADAS

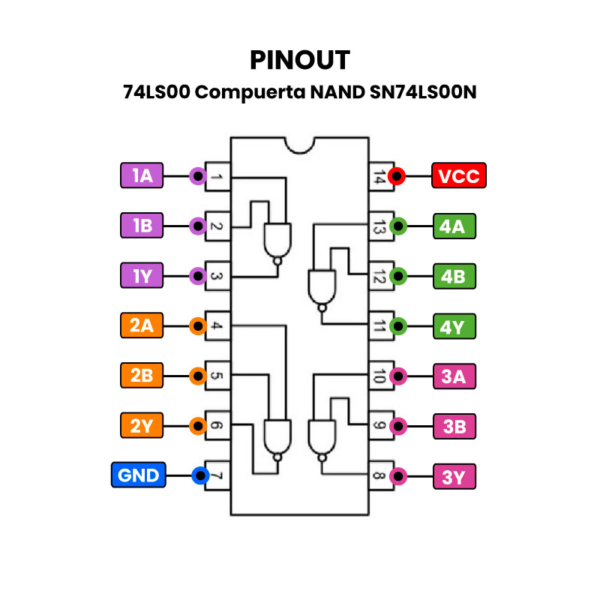

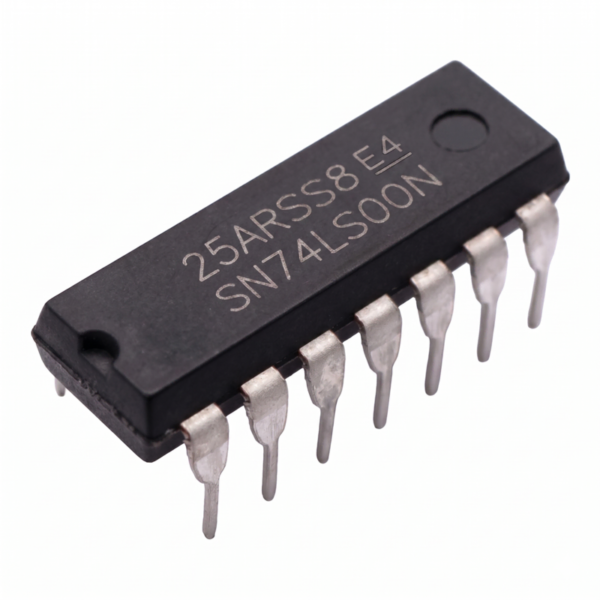

El circuito integrado 74LS00 es una quad-compuerta lógica NAND de 2 entradas con tecnología TTL Low-Power Schottky (LS). Contiene cuatro compuertas independientes que realizan la función lógica NAND (AND invertida). Al ser una compuerta universal, permite implementar cualquier función o sistema lógico digital (AND, OR, NOT, XOR, Flip-Flops) conectando adecuadamente sus terminales. Su formato estándar DIP-14 es ideal para prototipado en protoboard y soldadura Through-Hole en tarjetas de circuito impreso.

Características Principales

• Cuatro Compuertas NAND Independientes: 4 canales lógicos de 2 entradas en un solo chip.

• Tecnología TTL Low-Power Schottky (LS): Alta velocidad de respuesta con reducido consumo de potencia.

• Compuerta Lógica Universal: Permite sintetizar cualquier álgebra booleana mediante la red de compuertas NAND.

• Encapsulado Estándar DIP-14: Fácil inserción en protoboard, sockets IC y placas de circuito impreso.

Ficha Técnica

Aplicaciones Sugeridas

• Sistemas Lógicos Combinacionales: Diseño de decodificadores, multiplexores y circuitos de control digital.

• Construcción de Latches y Osciladores: Creación de cierres R-S y generadores de reloj sencillos.

• Proyectos Académicos de Electrónica Digital: Prácticas de laboratorio universales de mecatrónica e ing. electrónica.

Recomendaciones de Uso

1. Alimentación Regulada de 5V: Utilice una fuente de alimentación regulada de 5V DC respetando Vcc (Pin 14) y GND (Pin 7).

2. Entradas No Utilizadas: Conecte las entradas de compuertas sin usar a Vcc o GND mediante una resistencia de pull-up/pull-down para evitar ruidos de conmutación.
