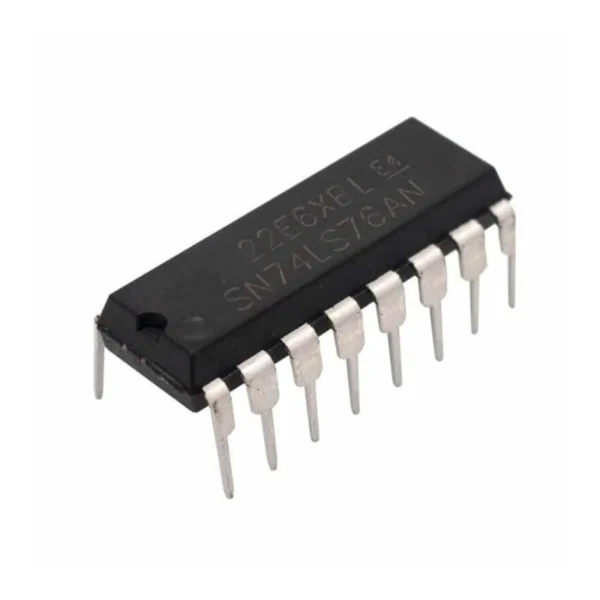

IC 74LS76 7476 FLIP FLOP TIPO J-K

El circuito integrado 74LS76 contiene dos Flip-Flops J-K independientes provistos de entradas de control asíncrono PRESET y CLEAR individuales. Cada biestable se dispara por flanco descendente del reloj. A diferencia del 74LS73, el 74LS76 viene en encapsulado DIP-16 ofreciendo líneas independientes de PRESET para fijación rápida a nivel alto, lo que amplía la flexibilidad de diseño en sistemas secuenciales complejos.

Características Principales

• Dos Flip-Flops J-K Completos: Entradas J, K, CLK, PRESET y CLEAR independientes.

• Entradas Asíncronas PRESET y CLEAR: Ajuste directo a 1 o 0 sin requerir pulso de reloj.

• Disparo por Flanco Negativo: Transición de salida sincronizada con el flanco de bajada del reloj.

• Encapsulado DIP-16 Through-Hole: Formato amplio de 16 pines ideal para prototipado.

Ficha Técnica

Parámetro	Especificación
Modelo	74LS76 / SN74LS76AN
Tipo de Biestable	Dual JK Flip-Flop con Preset y Clear
Disparo de Reloj	Flanco de Bajada (Negative-Edge)
Voltaje de Alimentación	5V DC (Pin 5 = Vcc, Pin 13 = GND)
Encapsulado	DIP-16 Through-Hole

Aplicaciones Sugeridas

• Contadores Síncronos y Asíncronos: Diseño de contadores de módulo personalizado con carga inicial mediante PRESET.

• Divisores de Frecuencia Proprogramables: Reducción de señales de reloj en pasos configurables.

• Laboratorios de Lógica Secuencial: Experimentación didáctica en proyectos universitarios.

Recomendaciones de Uso

1. Revisar Pinout de Alimentación Especial: Vcc corresponde al Pin 5 y GND al Pin 13 en el encapsulado DIP-16.

2. Amarrar PRESET y CLEAR Inactivos: Conecte las entradas PRESET y CLEAR a 5V para permitir la operación lógica normal comandada por J, K y Reloj.
