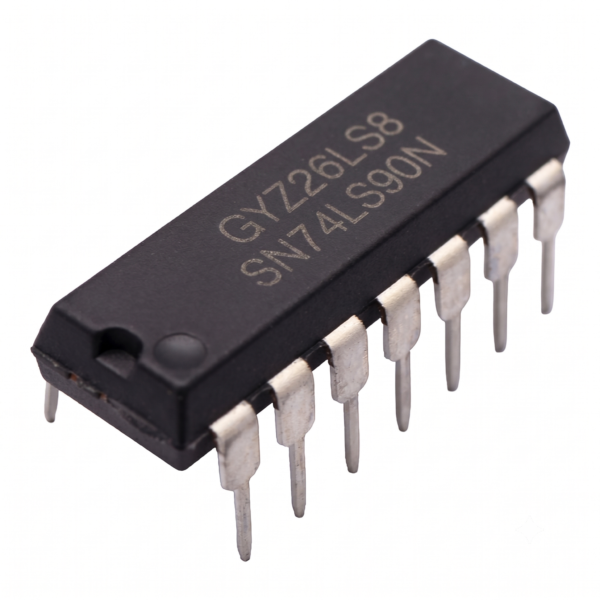

IC 74LS90 7490 CONTADOR DE 10

El circuito integrado 74LS90 es un contador de década asíncrono compuesto por cuatro Flip-Flops internos enlazados como un divisor por 2 y un divisor por 5. Al conectar externamente la salida del primer divisor a la entrada del segundo, opera como un contador BCD (Binary Coded Decimal) completo que cuenta cíclicamente impulsos de reloj desde el valor 0 (0000) hasta el 9 (1001). Cuenta con entradas directas de Reset a cero (R0) y Set a nueve (R9) para reinicio rápido.

Características Principales

• Contador BCD Década (0 a 9): Genera código binario natural BCD de 4 bits en las salidas QA, QB, QC, QD.

• Secciones Independientes ÷2 y ÷5: Permite configurarse como contador bi-quinario con salida simétrica de onda cuadrada.

• Entradas Directas Reset (0) y Preset (9): Pines R0(1), R0(2) para poner a cero y R9(1), R9(2) para forzar en 9.

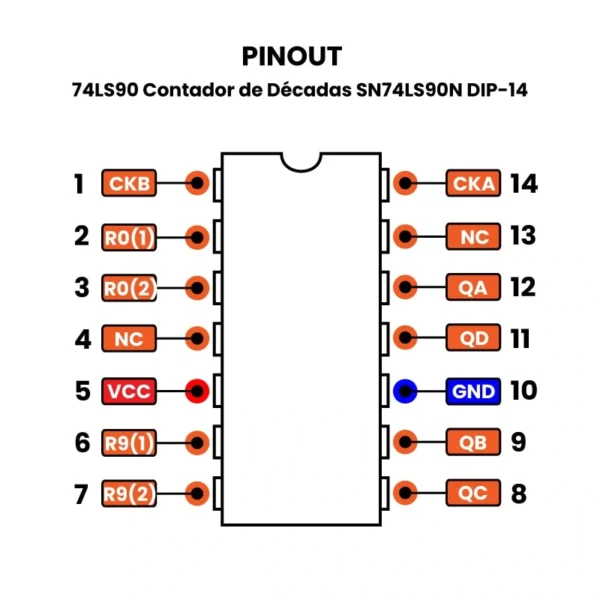

• Encapsulado DIP-14 Through-Hole: Formato estándar compatible con sockets de 14 pines (Vcc = Pin 5, GND = Pin 10).

Ficha Técnica

Aplicaciones Sugeridas

• Relojes Digitales y Frecuencímetros: Generación de dígitos de segundos, minutos y horas junto a decodificadores 74LS47/48.

• Divisores de Frecuencia por 10: Reducción de señales de reloj en pasos decimales.

• Prototipado Educativo: Laboratorios clásicos de conteo digital.

Recomendaciones de Uso

1. Conexión para Modo BCD (0-9): Conecte la salida QA (Pin 12) con la entrada de reloj CLKB (Pin 1) e ingrese la señal de reloj principal por CLKA (Pin 14).

2. Desactivar Entradas de Reset: Conecte las patitas R0(1), R0(2), R9(1) y R9(2) a GND durante el conteo normal.
