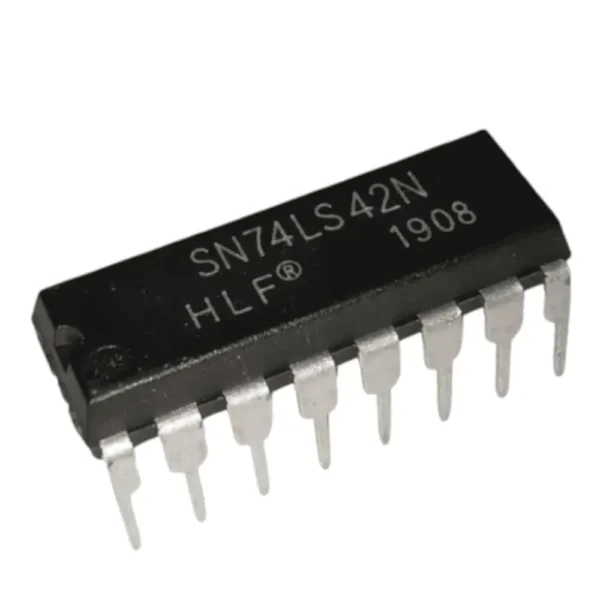

IC 74LS42 7442 DECODIFICADOR BCD A DECIMAL

El circuito integrado 74LS42 es un decodificador de código BCD (Decimal Codificado en Binario 8421) a 1 de 10 salidas decimales activas en nivel bajo (Active-Low). Interpreta una entrada de código BCD de 4 bits (de 0000 a 1001) y activa exactamente una de sus 10 salidas decimales (0 a 9) poniendo esa línea en nivel bajo (0), mientras las demás permanecen en alto (1). Para códigos de entrada no válidos (1001 a 1111), todas las salidas permanecen inactivas en alto.

Características Principales

• Decodificación BCD a 1 de 10: Convierte código binario de 4 bits en selección individual de 10 líneas.

• Salidas Activas en Bajo (Active-Low): Excelente capacidad de corriente para drenar (sink) hacia LEDs o transistores PNP.

• Protección Contra Códigos Inválidos: Desactiva todas las salidas si la entrada supera el valor BCD 9.

• Encapsulado DIP-16 Through-Hole: Formato estándar de 16 pines fácil de insertar en protoboard.

Ficha Técnica

Parámetro	Especificación
Modelo	74LS42 / SN74LS42N
Función	Decodificador BCD a 1 de 10 Decimal
Voltaje de Alimentación	5V DC
Corriente de Salida Low (Sink)	16 mA
Encapsulado	DIP-16 Through-Hole

Aplicaciones Sugeridas

• Demux y Decodificación de Canales: Selección de 1 entre 10 periféricos o relés mediante 4 pines de control.

• Control de Matrices de LEDs: Excitación secuencial de filas o columnas activas en bajo.

• Sistemas de Conteo Decimal: Interfaz entre contadores BCD (como el 74LS90) e indicadores independientes.

Recomendaciones de Uso

1. Salidas Activas en BAJO: Recuerde que la salida seleccionada estará en 0V (GND) y las inactivas en 5V (Vcc).

2. Alimentación de Pines DIP-16: Conecte Vcc en el pin 16 y GND en el pin 8.
