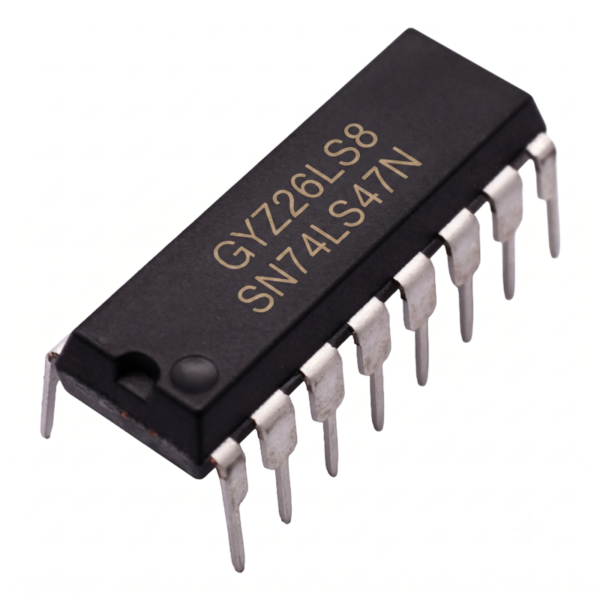

IC 74LS47 7447 DECODIFICADOR BCD A 7 SEGMENTOS AC

El circuito integrado 74LS47 es el decodificador de BCD a 7 segmentos estándar de la industria diseñado específicamente para manejar displays numéricos de Ánodo Común (AC). Acepta una entrada BCD de 4 bits (A, B, C, D) y genera las señales activas en bajo necesarias en los segmentos a, b, c, d, e, f, g para mostrar los dígitos del 0 al 9. Dispone de salidas a colector abierto de alta tensión (15V) para manejar LEDs directamente con resistencias limitadoras.

Características Principales

• Exclusivo para Display Ánodo Común: Salidas activas en bajo (Active-Low) preparadas para drenar corriente.

• Salidas a Colector Abierto de 15V: Permite controlar displays de 7 segmentos de alto brillo.

• Entradas de Prueba y Supresión de Ceros: Incluye pines Lamp Test (LT), Blanking Input (BI/RBO) y Ripple Blanking Input (RBI).

• Encapsulado DIP-16 Through-Hole: Compatible con sockets de 16 pines y protoboard.

Ficha Técnica

Aplicaciones Sugeridas

• Contadores Numéricos con Displays 7 Segmentos: Interfaz con contador 74LS90 para visualización de dígitos.

• Instrumentación Digital y Relojes: Módulos de indicación de frecuencia, tiempo o temperatura.

• Ahorro de Pines en Microcontroladores: Mapeo de 4 pines del microcontrolador para controlar 7 segmentos del display.

Recomendaciones de Uso

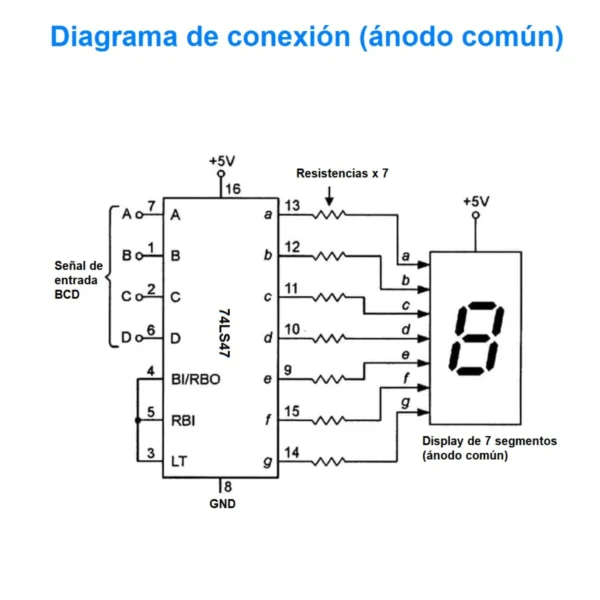

1. Resistencias Limitadoras Obligatorias: Coloque siempre una resistencia en serie (220 Ω a 330 Ω) en cada uno de los 7 segmentos (a-g) para evitar quemar el display.

2. Pines de Control LT, BI, RBI: Para funcionamiento normal conecte los pines LT (Pin 3), BI/RBO (Pin 4) y RBI (Pin 5) a 5V (Vcc).
