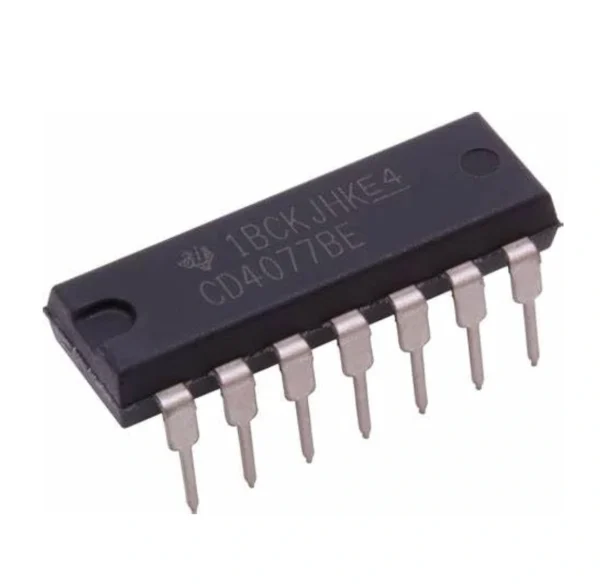

IC CD4077 4077 COMPUERTA XNOR DE 2 ENTRADAS

El circuito integrado CD4077 contiene cuatro compuertas lógicas XNOR (NOR Exclusiva) independientes de 2 entradas en tecnología CMOS. Su función lógica produce un nivel alto (1) en la salida únicamente cuando ambas entradas se encuentran en el mismo nivel lógico (ambas en 0 o ambas en 1). Es el componente básico ideal para construir comparadores digitales de igualdad bit a bit, detectores de coincidencia y comparadores de fase en bucles de enganche de fase (PLL).

Características Principales

• Cuatro Compuertas XNOR (Igualdad Lógica): Salida en ALTO cuando A=B (coincidencia de estados).

• Rango Extendido de Operación (3V a 18V DC): Uso directo en lógica de 3.3V, 5V, 9V, 12V y 15V.

• Consumo Estático Nulo: Corriente de reposo microscópica para ahorro de batería.

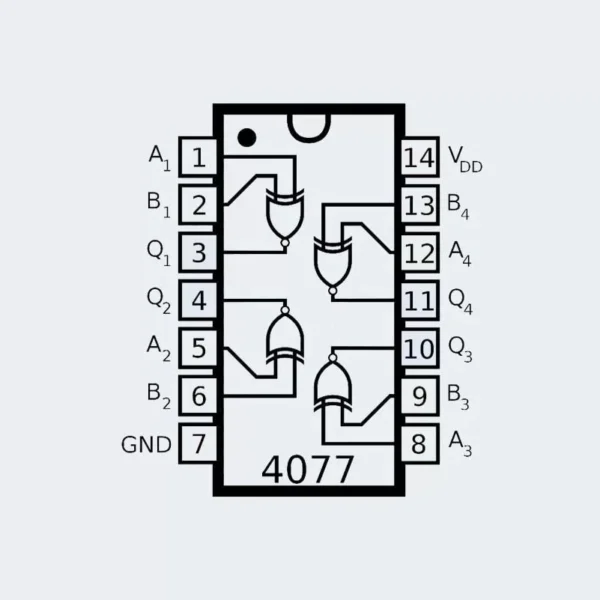

• Encapsulado DIP-14 Through-Hole: Inserción universal en protoboards (VDD=Pin 14, VSS=Pin 7).

Ficha Técnica

Aplicaciones Sugeridas

• Comparadores de Igualdad de Palabras Digitales: Verificación bit a bit de coincidencia entre dos buses.

• Inversores Controlados de Nivel: Inversión lógica programable.

• Detectores de Desfasaje de Onda: Comparación de sincronismo entre dos señales cuadradas.

Recomendaciones de Uso

1. Nunca dejar entradas flotantes: Amarre las entradas de compuertas no utilizadas a VDD o VSS para evitar sobrecalentamiento CMOS.

2. Alimentación: VDD en Pin 14 y VSS en Pin 7.
